題庫對答案 ※ 考后感言

　　特別推薦：環球造價工程師精彩視頻免費學

　　第五節 混凝土

　　在采用預拌(商品)混凝土時要考慮混凝土的經濟運距，一般以15～20km為宜，運輸時間一般不宜超過lh。

　　一、普通混凝土組成材料

　　(一)水泥： 當混凝土強度等級為C30及C30以下時，水泥強度等級為混凝土設計強度等級的1.5～2.5倍;當混凝土強度等級為C30～C50時，水泥強度等級為混凝土設計強度等級的1.1～1.5倍為宜;當混凝土強度等級為C60及以上時，水泥強度等級為混凝土設計強度等級的比值應小于1.0，但一般不低于0.70。

　　例題：當混凝土強度等級為C20，水泥強度等級為混凝土設計強度等級的( )

　　A. 1.1～2.0倍

　　B. 1.2～2.5倍

　　C. 1.5～2.5倍

　　D. 1.6～2.5倍

　　答案：C

　　解析：當混凝土強度等級為C30及C30以下時，水泥強度等級為混凝土設計強度等級的1.5～2.5倍;當混凝土強度等級為C30～C50時，水泥強度等級為混凝土設計強度等級的1.1～1.5倍為宜;當混凝土強度等級為C60及以上時，水泥強度等級為混凝土設計強度等級的比值應小于1.0，但一般不低于0.70。

　　(二)砂

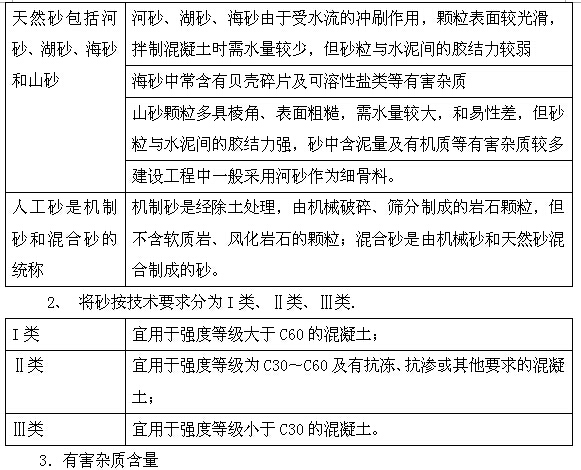

　　1、砂是指在自然條件作用下形成的粒徑在4.75mm以下的巖石粒料，主要有天然砂和人工砂兩類。

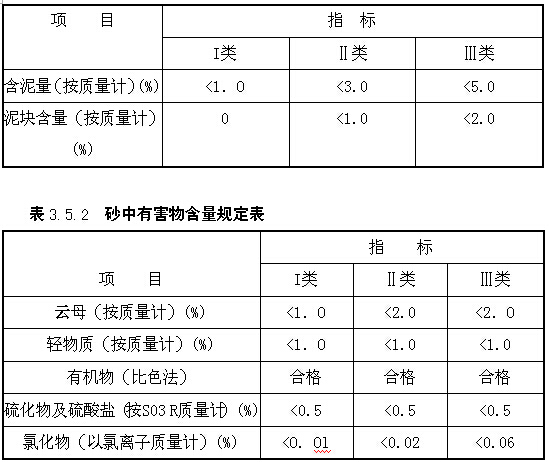

　　砂中常有黏土、淤泥、有機物、云母、硫化物及硫酸鹽等雜質。黏土、淤泥粘附在砂粒表面，妨礙水泥與砂粒的粘結，降低混凝土強度、抗凍性和抗磨性，并增大混凝土的干縮。砂中含泥量和泥塊含量規定見表3.5.1。云母呈薄片狀，表面光滑，與水泥粘結不牢，降低混凝土的強度。有機物、硫化物和硫酸鹽等對水泥均有腐蝕作用，含量規定見表3.5.2。 表3.5.1 砂中含泥量和泥塊含量規定表

　　4、粗細程度及顆粒級配

　　砂的粗細程度是指不同粒徑的砂混合在一起時的平均粗細程度。在砂用量相同的情況 下，若砂子過粗，則拌制的混凝土黏聚性較差，容易產生離析、泌水現象;若砂子過細， 砂子的總表面積增大，雖然拌制的混凝土黏聚性較好，不易產生離析、泌水現象，但水泥用量增大。所以，用于拌制混凝土的砂，不宜過粗，也不宜過細。

　　砂的顆粒級配是砂大、中、小顆粒的搭配情況。砂大、中、小顆粒含量的搭配適當， 則其空隙率和總表面積均較小，即具有良好的顆粒級配。用這種級配良好的砂配制混凝土，不僅所用水泥漿量少，節約水泥，而且還可提高混凝土的和易性、密實度和強度。

　　砂的粗細程度和顆粒級配通過篩分析法確定。篩分析法是用一套孔徑為4.75mm、2.36mm、1.18mm、0.60mm、0.30mm和 0.15mm的標準方孔篩的，按照篩孔的大小順序，將用9.50mm方孔篩篩出的500g干砂， 由粗到過篩，稱得各號篩上的篩余量。

　　要求會計算細度模數：砂的粗細程度用細度模數 表示，

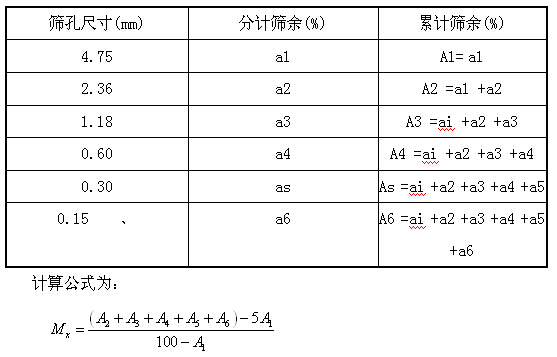

　　累計篩余與分計篩余的關系

　　砂按細度模數分為粗、中、細三種規格：3.7～3.1為粗砂，3.O～2.3為中砂，2.2～1.6為細砂。

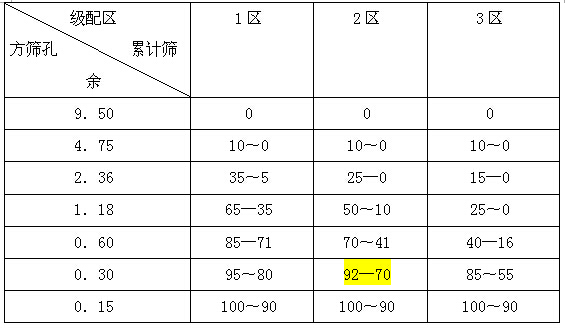

　　砂的顆粒級配用級配區表示，根據《建筑用砂》GB/T 14684的規定，對細度模數為3.7～1.6的砂，按累計篩余百分率劃分為三個級配區，見表3.5.40混凝土用砂的顆粒級配應處于表3.5.4中的任何一個級配區內，表中所列的累計篩余百分率，除4.75mm和0.60mm篩號外，允許稍有超出分界線，其總量不大于5%。

　　砂顆粒級配區中，1區砂顆粒較粗，宜用來配制水泥用量多(富混凝土)或低流動性普通混凝土;2區為中砂，粗細適宜，配制混凝土宜優先選用2區砂;3區顆粒偏細，所配混凝土拌和物黏聚性較大，保水性好，但硬化后干縮較大，表面易產生微裂縫，使用時宜適當降低砂率。

　　例題：將砂按技術要求分為I類、Ⅱ類、Ⅲ類，主要根據( )分類

　　A. 含泥量(按體積計)

　　B. 泥塊含量(按體積計)

　　C. 含泥量(按質量計)

　　D. 泥塊含量(按質量計)

　　E. 含水量

　　答案：CD

　　2009考題19.當選用中砂配制混凝土時，9.5mm方篩孔以下、0.30mm方篩孔以上的累計篩余百分率為( b )。

　　A.95%～80% B.92%～70%

　　C.100%～90% D.80%～55%

　　分析：此類題目屬于比較偏難的題目，不想給分。考試教材表格里面的數據，但是，又不是造價必須掌握的數據。

　　5、砂的物理性質

　　表觀密度一般為2.55～2.75g/，干砂堆積密度一般為l450～l700kg/，隨砂含水率的變化其堆積體積也發生變化。若以干砂為標準，當含水率為5%～7%時，體積增大25%-30%，這是由于砂子表面的吸附水膜造成，而繼續增大水量時，水膜破裂體積反而縮小，所以在拌制混凝土時，砂子用量以質量控制較為可靠。

　　砂子的含水狀態分全干、氣干、表干和潮濕四種狀態，其含水量各不相同，為了消除其對混凝土質量的影響，標準規定，骨料以干燥狀態設計配合比，其他狀態含水率應進行換算。

　　例題:以下說法不正確的有 ( )

　　A. 砂子用量以質量控制較為可靠

　　B. 隨砂含水率的變化其堆積體積會增大

　　C. 在一定程度增大水量時，砂的體積反而縮小

　　D. 骨料以干燥狀態為準設計配合比

　　答案：B

　　(三)石子

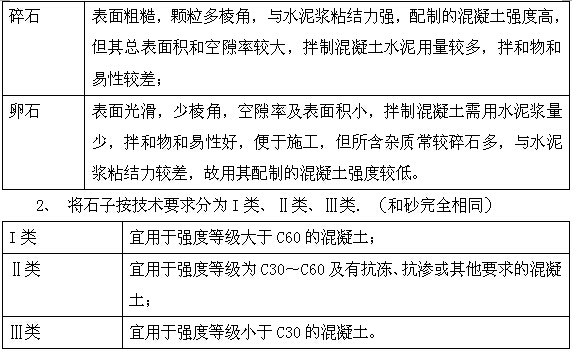

　　1、分類：

　　3、有害雜質含量

　　石子中含有黏土、淤泥、有機物、硫化物及硫酸鹽和其他活性氧化硅等雜質。有的雜質影響粘結力，有的能和水泥產生化學作用而破壞混凝土結構。此外，針片狀顆粒的含量也不宜過多。其控制含量見表3.5.6和表3.5.7。

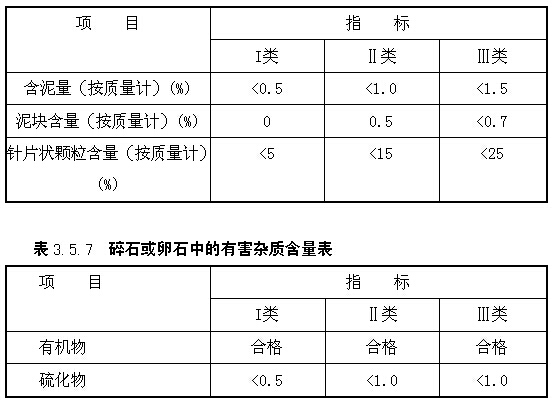

　　表3.5.6 破石或卵石中的含泥量和泥塊含量及針片狀顆粒含量表

　　3、最大粒徑與顆粒級配

　　(1)最大粒徑。 粗骨料的最大粒徑不得超過結構截面最小尺寸的1/4，且不超過鋼筋間最小凈距的3/40對于混凝土實心板，粗骨料最大粒徑不宜超過板厚的1/3，且不得超過40mm。若采用泵送混凝土時，還根據泵管直徑加以選擇。

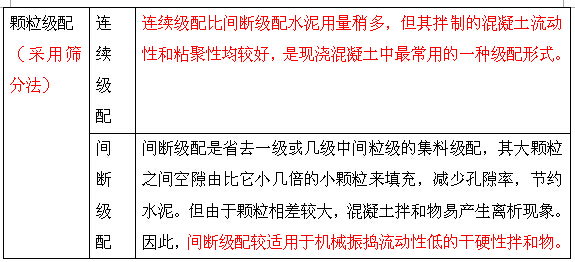

　　(2)顆粒級配。 級配分為連續級配與間斷級配兩種。

　　1) 連續級配：拌制的混凝土流動性和粘聚性均較好，是現澆混凝土中最常用的

　　2)間斷級配：節約水泥。較適用于機械振搗流動性低的干硬性拌和物。

　　(3) 測定石子的最大粒徑與顆粒級配仍采用篩分法。將石子用標準篩篩分后，計算出各篩分計篩余百分率和累計篩余百分率。以公稱粒級的上限為該粒級的最大粒徑。

　　3.強度與堅固性.

　　石子的強度用巖石立方體抗壓強度和壓碎指標表示。在選擇采石場、對粗集料強度有嚴格要求或對質量有爭議時，宜用巖石抗壓強度檢驗;對于經常性的生產質量控制則用壓碎指標值檢驗較為方便。

　　采用立方體強度檢驗時，將碎石或卵石制成50mm×50mm×50mm立方體(或直徑與高均為50mm的圓柱體)試件，在水飽和狀態下，測得其抗壓強度與所采用的混凝土設計強度等級之比應不小于1.5; C30以上混凝土應不小于2.00一般情況下，火成巖試件的強度不宜低于80MPa，變質巖不宜低于60MPa，水成巖不宜低于30MPa。

　　用壓碎指標表示石子強度是通過測定石子抵抗壓碎的能力，間接地推測其相應的強度。將一定量9.5～19.5mm的顆粒，在氣干狀態下裝入一定規格的圓筒內，在壓力機上施加一定的荷載，卸荷后稱得試樣質量Gi，用孔徑為2.36mm的篩篩分試樣，稱取試樣。的篩余量G2，則

　　式中 Qe――壓碎指標值(%); G1――試樣的質量(g);

　　G2――壓碎試驗后篩余的試樣質量(g)。

　　壓碎指標應按表3.5.8的規定采用。

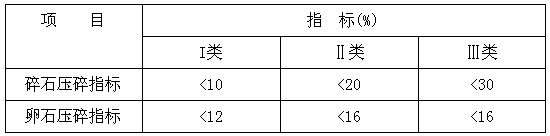

　　表3.5.8 碎石和卵石的壓碎指標值

　　(2)堅固性。石子抵抗自然界各種物理及化學作用的性能，稱為堅固性。為保護混凝土的耐久性，混凝土用碎石或卵石除應具有足夠的強度外，還必須具有足夠的堅固性。

　　堅固性試驗一般采用硫酸鈉溶液浸泡法，即將一定量的石子浸泡在一定濃度的硫酸鈉溶液中，使溶液滲入集料中，形成結晶膨脹力對石子的破壞，按破壞程度間接判斷其堅固性，其指標應符合表3.5.9中的規定。

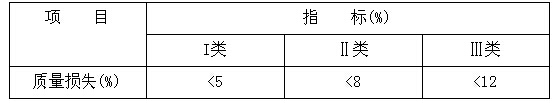

　　表3.5.9 碎石或卵石的堅固性指標

　　【2010考題】19.拌制混凝土選用石子，要求連續級配的目的是( )。

　　A.減少水泥用量 B.適應機械振搗

　　C，使混凝土拌和物泌水性好 D.使混凝土拌和物和易性好

　　答案：D

　　分析：

　　【2011】20. 現場配置C40混凝土，需對粗骨料(石子)進行強度檢驗，已知選用的石子試樣2450g，標準施壓后篩余量為2210g。則其壓碎指標值為( )。

　　A、10.86% B、110.86%

　　C、90.20% D、9.80%

　　答案：D

　　分析：(2450-2210)/2450=9.80%。
