　　(2)坡屋頂屋面。

　　1)平瓦屋面。平瓦有水泥瓦和黏土瓦兩種，其外形按防水及排水要求設計制作機平

　　瓦的外形尺寸約為230mm×(380～420mm)，瓦的四邊有榫和溝槽。鋪瓦時，每張瓦的

　　上下左右利用榫、槽相互搭接密合，避免雨水從接縫處滲入。

　　為了保證瓦屋面的防水性，平瓦屋面下必須做一道防水墊層，與瓦屋面共同組成防水

　　層。防水墊層宜采用自粘聚合物瀝青防水墊層、聚合物改性瀝青防水墊層，其最小厚度和

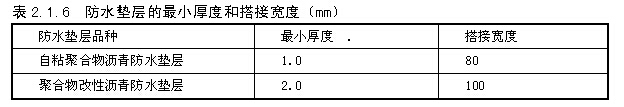

　　搭接寬度應符合表2.1.6的規定。

　　為保證有效排水，燒結瓦、混凝土瓦屋面的坡度不得小于30%，瀝青瓦屋面的坡度

　　不得小于20%0在屋脊處需蓋上鞍形脊瓦，在屋面天溝下需放上鍍鋅鐵皮，以防漏水。

　　平瓦屋面的構造方式有下列幾種：

　　①椽條、屋面板平瓦屋面。在屋面檁條上放置椽條，椽條上稀鋪或滿鋪厚度在8～

　　12mm的木板(稀鋪時在板面上還可鋪蘆席等)，板面(或蘆席)上方平行于屋脊方向鋪

　　干油氈一層，釘順水條和掛瓦條，安裝機制平瓦。采用這種構造方案，屋面板受力較小，

　　因而厚度較薄。

　　②屋面板平瓦屋面。在檁上釘厚度為15～25mm的屋面板(板縫不超過20mm)平行

　　于屋脊方向鋪油氈一層，釘順水條和掛瓦條，安裝機制平瓦。這種方案屋面板與檁條垂直

　　布置，為受力構件因而厚度較大。

　　③冷攤瓦屋面。這是一種構造簡單的瓦屋面，在檁條上釘上斷面35mm×60mm、中

　　距500mm的椽條，在椽條上釘掛瓦條(注意掛瓦條間距符合瓦的標志長度)，在掛瓦條

　　上直接鋪瓦。由于構造簡單，冷攤瓦屋面只用于簡易或臨時建筑。

　　2)波形瓦屋面。波形瓦屋面包括水泥石棉波形瓦、鋼絲網水泥瓦、玻璃鋼瓦、鈣塑

　　瓦、金屬鋼板瓦、石棉菱苦土瓦等。根據波形瓦的波浪大小又可分為大波瓦、中波瓦和小

　　波瓦三種。波形瓦具有重量輕，耐火性能好等優點，但易折斷破碎，強度較低。

　　3)小青瓦屋面。小青瓦屋面在我國傳統房屋中采用較多，目前有些地方仍然采用。

　　小青瓦斷面呈弧形，尺寸及規格不統一。鋪設時分別將小青瓦仰俯鋪排，覆蓋成垅。仰鋪

　　瓦成溝，俯鋪瓦蓋于仰鋪瓦縱向接縫處，與仰鋪瓦間搭接瓦長1/3左右，上下瓦間的搭接

　　長在少雨地區為搭六露四，在多雨區為搭七露三。小青瓦可以直接鋪設于椽條上，也可鋪

　　于望板(屋面板)上c

　　(3)坡屋面的細部構造。

　　1)檐口。坡屋面的檐口式樣主要有兩種，一是挑出檐口，要求挑出部分的坡度與屋

　　面坡度一致;另一種是女兒墻檐口，要做好女兒墻內側的防水，以防滲漏。

　　①磚挑檐。磚挑檐一般不超過墻體厚度的1/2，且不大于240mm o每層磚挑長為

　　60mm，磚可平挑出，也可把磚斜放，用磚角挑出，挑檐磚上方瓦伸出50mmo

　　②椽木挑檐。當屋面有椽木時，可以用椽木出挑，以支承挑出部分的屋面。，挑出部分

　　的椽條，外側可釘封檐板，底部可釘木條并油漆。

　　③屋架端部附木挑檐或挑檐木挑檐。如需要較大挑長的挑檐，可以沿屋架下弦伸出附

　　木，支承挑出的檐口木，并在附木外側面釘封檐板，在附木底部做檐口吊頂。對于不設屋

　　架的房屋，可以在其橫向承重墻內壓砌挑檐木并外挑，用挑檐木支承挑出的檐口。

　　④鋼筋混凝土挑天溝。當房屋屋面集水面積大、檐口高度高、降雨量大時，坡屋面的

　　檐口可設鋼筋混凝土天溝，并采用有組織排水。

　　2)山墻。雙坡屋面的山墻有硬山和懸山兩種，硬山是指山墻與屋面等高或高于屋面

　　成女兒墻，懸山是把屋面挑出山墻之外。

　　3)斜天溝。坡屋面的房屋平面形狀有凸出部分，屋面上會出現斜天溝。構造上常采

　　用鍍鋅鐵皮折成槽狀，依勢固定在斜天溝下的屋面板上，以做防水層。

　　4)煙囪泛水構造。煙囪四周應做泛水，以防雨水的滲漏。一種做法是鍍鋅鐵皮泛水，

　　將鍍鋅鐵皮固定在煙囪四周的預埋件上，向下披水，在靠近屋脊的一側，鐵皮伸人瓦下，

　　在靠近檐口的一側，鐵皮蓋在瓦面上;另一種做法是用水泥砂漿或水泥石灰麻刀砂漿做抹

　　灰泛水。

　　5)檐溝和落水管。坡屋面房屋采用有組織排水時，需在檐口處設檐溝，并布置落水

　　管。坡屋面排水計算、落水管的布置數量、落水管、雨水斗、落水口等要求同平屋頂有關

　　要求。坡屋面檐溝和落水管可用鍍鋅鐵皮、玻璃鋼、石棉水泥管等材料。

　　(4)坡屋頂的天棚，保溫，隔熱與通風。

　　1)天棚。坡屋面房屋，為室內美觀及保溫隔熱的需要，多數均設天棚(吊頂)，把屋

　　面的結構層隱蔽起來，以滿足室內使用要求。

　　可以沿屋架下弦表面做成平天棚，也可沿屋面坡向做成斜天棚。吊天棚的面層材料較

　　多，常見的有抹灰天棚(板條抹灰、蘆席抹灰等)、板材天棚(纖維板天棚、膠合板天棚、

　　石膏板天棚等)o

　　天棚的骨架主要有：主吊頂筋(主擱柵)與屋架或檁條拉接，天棚龍骨(次擱柵)與

　　主吊頂筋連接。按材質，天棚骨架又可分為木骨架、輕鋼骨架等。

　　2)坡屋面的保溫。當坡屋面有保溫要求時，應設置保溫層。若屋面設有吊頂，保溫

　　層可鋪設于吊天棚的上方;不設吊頂時，保溫層可鋪設于屋面板與屋面面層之間。保溫層

　　材料可選用木屑、膨脹珍珠巖、玻璃棉、礦棉、石灰稻殼、柴泥等。

　　3)坡屋面的隔熱與通風。坡屋面的隔熱與通風有以下幾種方法：

　　①做通風屋面。把屋面做成雙層，從檐口處進風帶走屋面的熱量，以降低屋面的溫

　　度。屋背處排風，利用空氣的流動帶走屋面的熱量，降低屋面的溫度。

　　②吊頂隔熱通風。吊頂層與屋面之間有較大的空間，通過在坡屋面的檐口下，山墻處

　　或屋面上設置通風窗，使吊頂層內空氣有效流通，帶走熱量，降低室內溫度。

　　(九)裝飾構造

　　建筑主體工程構成了建筑物的骨架，裝飾后的建筑物則能夠完善建筑設計的構想，甚

　　至彌補某些不足，使建筑物最終以豐富、完美的面貌呈現在人們面前。

　　1.裝飾構造的類別

　　裝飾構造的分類方法很多，這里按裝飾的位置不同進行分類。

　　(1)墻面裝飾。墻面裝飾也稱飾面裝修，分為室內和室外兩部分，是建筑裝飾設計的

　　重要環節，對改善建筑物的功能質量、美化環境等都有重要作用。墻面裝飾有保護改善墻

　　體的熱功能性，美觀方面的功能。

　　(2)樓地面裝飾。樓地面的構造前面已有論述，以下著重講解屬于裝飾范疇的面層構

　　造。樓面和地坪的面層，在構造上做法基本相同，對室內裝修而言，兩者可統稱地面。它

　　是人們日常生活、工作、學習必須接觸的部分，也是建筑中直接承受荷載，經常受到摩

　　擦、清掃和沖洗的部分。

　　(3)天棚裝飾。天棚的高低、造型、色彩、照明和細部處理，對人們的空間感受具有

　　相當重要的影響。天棚本身往往具有保溫、隔熱、隔聲、吸聲等作用，此外人們還經常利

　　用天棚來處理好人工照明、，空氣調節、音響、防火等技術問題。

　　2.墻體飾面裝修構造

　　按材料和施工方式的不同，常見的墻體飾面可分為抹灰類、貼面類、涂料類、裱糊類

　　和鋪釘類等。

　　飾面裝修一般由基層和面層組成，基層即支托飾面層的結構構件或骨架，其表面應平

　　整，并有一定的強度和剛度。飾面層附著于基層表面起美觀和保護作用，應與基層牢固

　　結合，且表面需平整均勻。通常將飾面層’最外表面的涂料作為飾面裝修構造類型的

　　命名。

　　(1)抹灰類。抹灰類墻面是指用石灰砂漿、水泥砂漿、水泥石灰混合砂漿、聚合物水

　　泥砂漿、膨脹珍珠巖水泥砂漿，以及麻刀灰、紙筋灰、石膏灰等作為飾面層的裝修做法，

　　主要優點是材料的來源廣泛、施工操作簡便和造價低廉，但也存在著耐久性差、易開裂、

　　濕作業量大、勞動強度高、工效低等缺點。一般抹灰按質量要求分為普通抹灰、中級抹灰

　　和高級抹灰三級。

　　為保證抹灰層與基層連接牢固，表面平整均勻，避免裂縫和脫落，在抹灰前應將基層

　　表面的灰塵、污垢、油漬等清除干凈，并灑水濕潤，同時還要求抹灰層不能太厚，并分層

　　完成。普通標準的抹灰一般由底層和面層組成;裝修標準較高的房間，當采用中級或高級

　　抹灰時，還要在面層與底層之間加一層或多層中間層。

　　(2)貼面類。貼面類是指利用各種天然石材或人造板、塊，通過綁、掛或直接粘貼于

　　基層表面的飾面做法。這類裝修具有耐久性好、施工方便、裝飾性強、質量高、易于清洗

　　等優點。常用的貼面材料有陶瓷面磚、馬賽克以及水磨石、水刷石、剁斧石等水泥預制板

　　和天然的花崗巖、大理石板等。其中，質地細膩的材料常用于室內裝修，如瓷磚、大理石

　　板等;而質感粗放的材料，如陶瓷面磚、馬賽克、花崗巖板等，多用作室外裝修。

　　(3)涂料類。涂料類是指利用各種涂料敷于基層表面，形成完整牢固的膜層，起到保

　　護墻面和美觀的飾面做法，是飾面裝修中最簡便的一種形式，具有造價低、裝飾性好、工

　　期短、工效高、自重輕，以及施工操作、維修、更新比較方便等特點，是一種最有發展前

　　途的裝飾材料。

　　建筑材料中涂料的品種很多，選用時應根據建筑物的使用功能、墻體周圍環境、墻身

　　不同部位，以及施工和經濟條件等，選擇附著力強、耐久、無毒、耐污染、裝飾效果好的

　　涂料。例如，用于外墻面的涂料，應具有良好的耐久、耐凍、耐污染性能，內墻涂料除應

　　滿足裝飾要求外，還應有一定的強度和耐擦洗性能。炎熱多雨地區選用的涂料，應有較好

　　的耐水性、耐高溫性和防霉性，寒冷地區則對涂料的抗凍性要求較高。

　　(4)裱糊類。裱糊類是將各種裝飾性墻紙、墻布等卷材裱糊在墻面上的一種飾面做

　　法。根據面層材料的不同，可分為塑料面墻紙，(PVC墻紙)、紡織物面墻紙、金屬面墻紙

　　及天然木紋面墻紙等。墻布是指可以直接用作墻面裝飾材料的各種纖維織物的總稱，包括

　　印花玻璃纖維墻面布和錦緞等材料。

　　墻紙或墻布的裱貼在抹灰的基層上進行，要求基層表面平整、陰陽角順直。

　　(5)鋪釘類。鋪釘類指利用天然板條或各種人造薄板借助于釘、膠粘等固定方式對墻

　　面進行的飾面做法，選用不同材質的面板和恰當的構造方式，可以使這類墻面具有質感細

　　膩、美觀大方，或給人以親切感等不同的裝飾效果。同時，還可以改善室內聲學等環境效

　　果，滿足不同的功能要求。鋪釘類裝修是由骨架和面板兩部分組成，施工時先在墻面上立

　　骨架(墻筋)，然后在骨架上鋪釘裝飾面板。

　　骨架有木骨架和金屬骨架，木骨架截面一般為50mm×50mm，金屬骨架多為槽形冷

　　軋薄鋼板。常見的裝飾面板有硬木條(板)、竹條、膠合板、纖維板、石膏板、鈣塑板及

　　各種吸聲墻板等。面板在木骨架上用圓釘或木螺絲固定，在金屬骨架上一般用自攻螺絲

　　固定。

　　3.樓地面裝飾構造

　　地面的材料和做法應根據房間的使用要求和裝修要求并結合經濟條件加以選用，按

　　材料形式和施工方式可分為四大類，即整體澆筑地面、板塊地面、卷材地面和涂料

　　地面。

　　(1)整體澆注樓地面。整體澆注地面是指用現場澆注的方法做成整片的地面，按地面

　　材料不同有水泥砂漿地面、水磨石地面、菱苦土地面等。

　　1)水泥砂漿樓地面。水泥砂漿地面通常是用水泥砂漿抹壓而成，一般采用1:2.5的

　　水泥砂漿一次抹成，即單層做法，但厚度不宜過大，一般為15～20mmo水泥砂漿地面構

　　造簡單，施工方便，造價低，且耐水，是目前應用最廣泛的一種低檔地面做法，但地面易

　　起灰，無彈性，熱傳導性高，且裝飾效果較差。

　　2)水磨石樓地面。水磨石地面是將用水泥作膠結材料、大理石或白云石等中等硬度

　　石料的石屑作骨料而形成的水泥石屑漿澆抹硬結后，經磨光打蠟而成。水磨石地面的常見

　　做法是先用15～20mm厚1:3水泥砂漿找平，再用10～15 mm厚1:1.5或1:2的水泥

　　石屑漿抹面，待水泥凝結到一定硬度后，用磨光機打磨，再由草酸清洗，打蠟保護。水磨

　　石地面堅硬、耐磨、光潔，不透水，不起灰，它的裝飾效果也優于水泥砂漿地面，但造價

　　高于水泥砂漿地面，施工較復雜，無彈性，吸熱性強，常用于人流量較大的交通空間和

　　房間。

　　3)菱苦土樓地面。菱苦土地面是用菱苦土、鋸末、滑石粉和礦物顏料干拌均勻后，

　　加入氯化鎂溶液調制成膠泥，鋪抹壓光，硬化穩定后，用磨光機磨光打蠟而成。

　　菱苦土地面易于清潔，有一定彈性，熱工性能好，適用于有清潔、彈性要求的房間。

　　由于這種地面不耐水、也不耐高溫，因此，不宜用于經常有水存留及地面溫度經常處在

　　35℃以上的房間。

　　(2)塊料樓地面。塊料樓地面是指利用板材或塊材鋪貼而成的地面，按地面材料不同

　　有陶瓷板塊地面、石板地面、塑料板塊地面和木地面等。

　　1.)陶瓷板塊樓地面。用作地面的陶瓷板塊有陶瓷錦磚和缸磚、陶瓷彩釉磚、瓷質無

　　釉磚等各種陶瓷地磚。陶瓷錦磚(又稱馬賽克)是以優質瓷土燒制而成的小塊瓷磚，有各

　　種顏色、多種幾何形狀，并可拼成各種圖案。

　　缸磚用陶土燒制而成，可加入不同的顏料燒制成各種顏色，以紅棕色缸磚最常見。

　　陶瓷彩釉磚和瓷質無釉磚是較理想的新型地面裝修材料，其規格尺寸一般較大，如

　　200mm×200mm、300mm×300mm等。

　　陶瓷板塊地面的特點是堅硬耐磨、色澤穩定，易于保持清潔，而且具有較好的耐水和

　　耐酸堿腐蝕的性能，但造價偏高，一般適用于用水的房間以及有腐蝕的房間。

　　2)石材樓地面。石板地面包括天然石地面和人造石地面。

　　天然石有大理石和花崗石等。天然大理石色澤艷麗，具有各種斑駁紋理，可取得較好

　　的裝飾效果。大理石板的規格尺寸一般為300mm×300mm--500mm×500mm，厚度為

　　20～30mmo天然石地面具有較好的耐磨、耐久性能和裝飾性，但造價較高。

　　人造石板有預制水磨石板、人造大理石板等，價格低于天然石板。

　　3)塑料板塊樓地面。隨著石油化工業的發展，塑料地面的應用日益廣泛。塑料地面

　　材料的種類很多，目前聚氯乙烯塑料地面材料應用最廣泛，以聚氯乙烯樹脂為主要膠結材

　　料，添加增塑劑、填充料、穩定劑、潤滑劑和顏料等經塑化熱壓而成，可加工成塊材，也

　　可加工成卷材，其材質有軟質和半硬質兩種。目前在我國應用較多的是半硬質聚氯乙烯塊

　　材，其規格尺寸一般為100mm×100mm～500mm×500mm，厚度為1.5～2. Ommo

　　4)木樓地面。木地面按構造方式有空鋪式和實鋪式兩種。

　　空鋪式木地面是將支承木地板的擱柵架空擱置，使地板下有足夠的空間便于通風，以

　　保持干燥，防止木板受潮變形或腐爛。空鋪式木地面構造復雜，耗費木材較多，因而采用

　　較少。

　　實鋪式木地面有鋪釘式和粘貼式兩種做法。鋪釘式實鋪木地面是將木擱柵擱置在混凝

　　土墊層或鋼筋混凝土樓板上的水泥砂漿或細石混凝土找平層上，在擱柵上鋪釘木地板。粘

　　貼式實鋪木地面是將木地板用瀝青膠或環氧樹脂等粘結材料直接粘貼在找平層上，若為底

　　層地面，則應在找平層上做防潮層，或直接用瀝青砂漿找平。

　　木地面具有良好的彈性、吸聲能力和低吸熱性，易于清潔，但耐火性差，保養不善時

　　易腐朽，且造價較高。

　　(3)卷材樓地面。卷材地面是用成卷的卷材鋪貼而成，常見的地面卷材有軟質聚氯乙

　　烯塑料地氈、油地氈、橡膠地氈和地毯等。

　　(4)涂料樓地面。涂料地面是利用涂料涂刷或涂刮而成，是水泥砂漿地面的一種表面

　　處理形式，用以改善水泥砂漿地面在使用和裝飾方面的不足。地面涂料品種較多，有溶劑

　　型、水溶性和水乳型等地面涂料。

　　為保護墻面，防止外界碰撞損壞墻面，或擦洗地面時弄臟墻面，通常在墻面靠近地面

　　處設踢腳線(又稱踢腳板)o踢腳線的材料一般與地面相同，故可看作是地面的一部分，

　　即地面在墻面上的延伸部分。踢腳線通常凸出墻面，也可與墻面平齊或凹進墻面，其高度

　　一般為120～150mmo

　　4.天棚裝飾構造

　　一般天棚多為水平式，但根據房間用途不同，天棚可作成弧形、凹凸形、高低形、折

　　線形等。依構造方式不同，天棚有直接式天棚和懸吊式天棚之分。

　　(1)直接式天棚。直接式天棚系指直接在鋼筋混凝土樓板下噴、刷、粘貼裝修材料的

　　一種構造方式，多用于大量性工業與民用建筑中。直接式天棚裝修常用的方法有以下幾

　　種：直接噴、刷涂料、抹灰裝修、貼面式裝修。

　　(2)懸吊式天棚。懸吊式天棚又稱吊天花，簡稱吊頂。在現代建筑中，為提高建筑物

　　的使用功能，除照明、給排水管道、煤氣管需安裝在樓板層中外，空調管、滅火噴淋、感

　　知器、廣播設備等管線及其裝置，均需安裝在天棚上。為處理好這些設施，往往必須借助

　　于吊天棚來解決。

　　吊頂依所采用材料、裝修標準以及防火要求的不同有木質骨架和金屬骨架之分。

　　三、工業建筑構造

　　(一)單層廠房的結構組成

　　單層廠房的骨架結構由支承各種豎向和水平荷載作用的構件組成，廠房依靠各種結構

　　構件合理的連接為一體，組成一個完整的結構空間以保證廠房的堅固、耐久。

　　1.承重結構

　　(1)橫向排架：由基礎、柱、屋架組成，主要是承受廠房的各種豎向荷載。

　　(2)縱向連系構件：由吊車梁、圈梁、連系梁、基礎梁等組成，與橫向排架構成骨

　　架，保證廠房的整體性和穩定性。

　　’(3)支撐系統構件：支撐系統包括柱間支撐和屋蓋支撐兩大部分。支撐構件設置在屋

　　架之間的稱為屋架支撐，設置在縱向柱列之間的稱為柱間支撐。支撐構件主要傳遞水平荷

　　載，起保證廠房空間剛度和穩定性的作用。

　　2.圍護結構

　　單層廠房的圍護結構包括外墻、屋頂、地面、門窗、天窗、地溝、散水、坡道、消防

　　梯、吊車梯等。

　　(二)單層廠房承重結構構造

　　1.屋蓋結構

　　(1)屋蓋結構類型。屋蓋結構根據構造不同可以分為兩類：有檁體系屋蓋或無檁體系

　　屋蓋。有檁體系屋面的剛度差，配件和接縫多，在頻繁振動下易松動，但屋蓋重量較輕，

　　適合小機具吊裝，適用于中小型廠房。無檁體系屋面板直接擱置在屋架或屋面梁上，整體

　　性好，剛度大，大中型廠房多采用這種屋面結構形式。

　　(2)屋蓋的承重構件。

　　屋架(或屋面梁)o屋蓋結構的主要承重構件，直接承受屋面荷載。按制作材料分為

　　鋼筋混凝土屋架或屋面梁、鋼屋架、木屋架和鋼木屋架。

　　①鋼筋混凝土屋架或屋面梁。鋼筋混凝土屋面梁構造簡單，高度小，重心低，較穩

　　定，耐腐蝕，施工方便;但構件重，費材料。一般跨度9m以下時用單坡形，跨度12，、

　　18m為雙坡。普通鋼筋混凝土屋面梁的跨度一般不大于15m，預應力鋼筋混凝土屋面梁

　　跨度一般不大于18mo

　　兩鉸或三鉸拱屋架都可現場集中預制，現場組裝，用料省，自重輕，構造簡單;但其

　　剛度較差，尤其是屋架平面的剛度更差，對有重型吊車和振動較大的廠房不宜采用。一般

　　的實用跨度是9～15m o

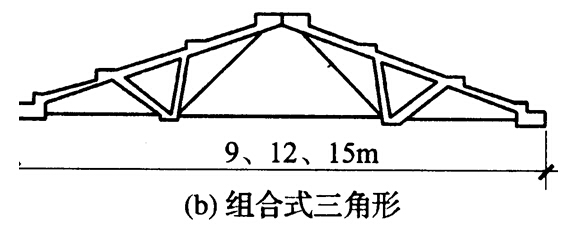

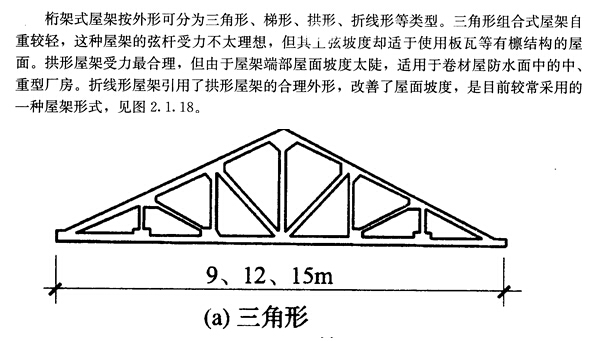

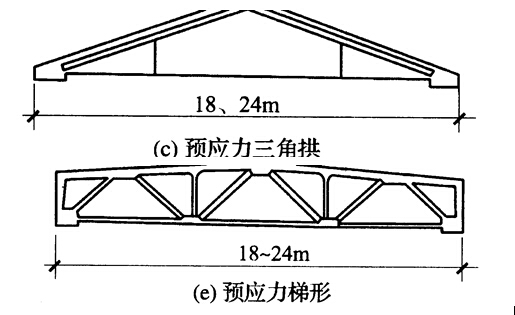

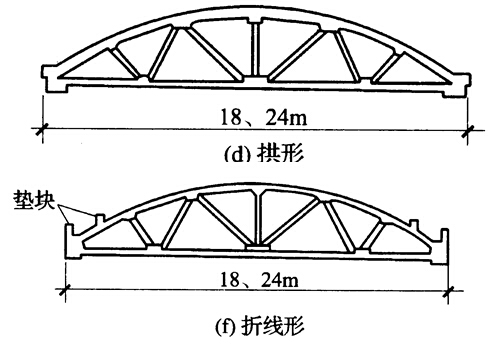

　　圖2.1.18 鋼筋混凝土屋架的類型

　　②鋼屋架。無檁鋼屋架是將大型屋面直接支承在屋架上，屋架間距就是大型屋面板的

　　跨度，一般為6m，特點是構件的種類和數量少，安裝效率高，施工進度快，易于進行鋪

　　設保溫層等屋面工序的施工。無檁鋼屋架突出的優點是屋蓋橫向剛度大，整體性好，屋面

　　構造簡單，較為耐久;但因屋面自重較重，對抗震不利，一般是中型以上特別是重型廠

　　房，因其對廠房的橫向剛度要求較高，采用無檁方案比較合適。

　　有檁鋼屋架是在屋架上設檁條，在檁條上再鋪設屋面板，屋架間距就是檁條的跨度，

　　通常為4～6m，檁條間距由所用屋面材料確定。有檁方案具有構件重量輕，用料省，運輸

　　及安裝較方便等優點;但屋蓋構件數量多，構造復雜，吊裝次數多，橫向整體剛度差。對

　　于中小型廠房，特別是不需要設保溫層的廠房，采用有檁方案比較合適。

　　③木屋架、鋼木屋架。對于溫度高、濕度大，結構跨度較大和有較大振動荷載的場

　　所，不宜采用木屋蓋結構。木屋蓋結構適用范圍：跨度不超過12m、室內相對濕度不大于

　　70%、室內溫度不大于50℃、吊車起重量不超過5 t，懸掛吊車不超過lto一般全木屋架

　　適用跨度不超過15m，鋼木屋架的下弦受力狀況好，剛度也較好，適用跨度為18～21mo

　　2.柱

　　廠房中的柱由柱身(包括上柱和下柱)、牛腿及柱上預埋鐵件組成，柱是廠房中的主

　　要承重構件之一，在柱頂上支承屋架，在牛腿上支承吊車梁。柱子的類型很多，按材料分

　　為磚柱、鋼筋混凝土柱、鋼柱等，目前鋼筋混凝土柱采用較多。

　　(1)鋼筋混凝土柱。鋼筋混凝土柱按截面的構造尺寸分為矩形柱、工字形柱、雙肢

　　柱、管柱等，見圖2.1.1900

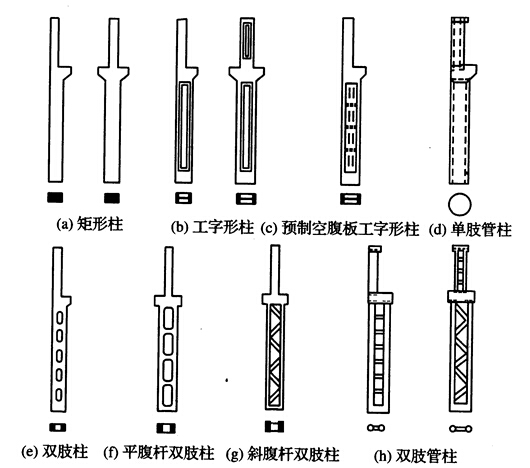

　　圖2.1.19 鋼筋混凝土柱的類型

　　矩形柱截面有方形和長方形兩種，多采用長方形，截面尺寸6×危，一般為400mm×

　　600mm，其特點是外形簡單，受彎性能好，施工方便，容易保證質量要求;但柱截面中

　　間部分受力較小，不能充分發揮混凝土的承載能力，自重也重，.僅適用于小型廠房。

　　工字形柱截面尺寸6×尻，一般為400mm×600mm、400mm×800mm、500mm×

　　1500mm等，與截面尺寸相同的矩形柱相比，承載力基本相等，但因為工字形柱將矩形柱

　　橫截面受力較小的中間部分的混凝土省去做成腹板，則可節約混凝土30%-50%0若截

　　面高度較大時，為了方便水、暖、電等管線穿過，又減輕柱的自重，也可在腹板上開孔。

　　但工字形柱制作比矩形柱復雜，在大、中型廠房內采用較為廣泛。

　　雙肢柱由兩根承受軸向力的肢桿和聯系兩肢的腹桿組成，其腹桿有平腹桿和斜腹桿兩

　　種布置形式。平腹桿雙肢柱的外形簡單，施工方便，腹桿上的長方孔便于布置管線，但受

　　力性能和剛度不如斜腹桿雙肢柱。斜腹桿雙肢柱是桁架形式，各桿基本承受軸向力，彎矩

　　很小’較省材料。當柱的高度和荷載較大，吊車起重量大于30t，柱的截面尺寸6×^大于

　　600mm×1500mm時，宜選用雙肢柱。

　　鋼筋混凝土管柱有單肢管柱和雙肢管柱之分，單肢管柱的外形和等截面的矩形柱相

　　似，可伸出支承吊車梁的牛腿。雙肢管柱的外形類似雙肢柱，管肢D為300～500mm，壁

　　厚60mm左右。鋼筋混凝土管柱在工廠預制，可采用機械化方式生產，可在現場拼裝，

　　受氣候影響較小;但因外形是圓的，設置預埋件較困難，與墻的連接也不如其他形式的柱

　　方便。

　　(2)鋼一鋼混凝土組合柱。當柱較高，自重較重，因受吊裝設備的限制，為減輕柱重

　　量時一般采用鋼一鋼混凝土組合柱，其組合形式為上柱為鋼柱，下柱為鋼筋混凝土雙

　　肢柱。

　　(3)鋼柱。一般分為等截面和變階形式兩類柱，可以是實腹式的，也可以是格構式

　　的。吊車噸位大的重型廠房適合選用鋼柱。

　　(4)柱牛腿。單層廠房結構中的屋架、托梁、吊車梁和連系梁等構件，常由設置在柱

　　上的牛腿支承。鋼筋混凝土牛腿有實腹式和空腹式之分，通常多采用實腹式。鋼筋混凝土

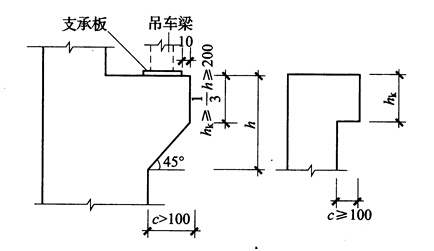

　　實腹式牛腿的構造要求要滿足如下要求，見圖2.1.200

　　圖2.1.20 牛腿的構造要求

　　1)為了避免沿支承板內側剪切破壞，牛腿外緣高hk≥庇/3≥200mmo

　　2)支承吊車梁的牛腿，其外緣與吊車梁的距離為100mm，以免影響牛腿的局部承壓

　　能力，造成外緣混凝土剝落。

　　3)牛腿挑出距離c大于100mm時，牛腿底面的傾斜角a≤450，否則會降低牛腿的承

　　載能力。當c小于等于100mm時，牛腿底面的傾斜角a可以為Oo

　　3.基礎

　　基礎是廠房的主要承重構件，承擔著廠房上部的全部重量，并傳送到地基，起著承上

　　傳下的重要作用。

　　基礎類型的選擇主要取決于建筑物上部結構荷載的性質和大小、工程地質條件等。單

　　層廠房一般是采用預制裝配式鋼筋混凝土排架結構，廠房的柱距與跨度較大，所以廠房的

　　基礎一般多采用獨立式基礎。

　　4.吊車梁

　　吊車梁是有吊車的單層廠房的重要構件之一。當廠房設有橋式或梁式吊車時，需要在

　　柱牛腿上設置吊車梁，吊車的輪子就在吊車梁鋪設的軌道上運行。吊車梁直接承受吊車起

　　重、運行和制動時的各種往返移動荷載;同時，吊車梁還要承擔傳遞廠房縱向荷載(如山

　　墻上的風荷載)，保證廠房縱向剛度和穩定性的作用。

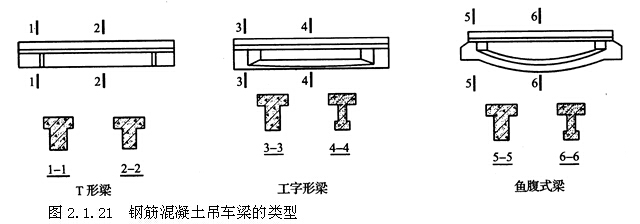

　　鋼筋混凝土吊車梁的類型很多，按截面形式分，有等截面的T形、工字形吊車梁，

　　元寶式吊車梁、魚腹式吊車梁、空腹魚腹式吊車梁等，如圖2.1.21所示。吊車梁可用非

　　預應力與預應力鋼筋混凝土制作。

　　(1)T形吊車梁o T形截面的吊車梁，上部翼緣較寬，以增加梁的受壓面積，便于固

　　定吊車軌道，施工簡單，制作方便，但自重大，耗費材料多，不是很經濟。非預應力混凝

　　土T形截面吊車梁一般用于柱距6m、廠房跨度不大于30m、噸位10t以下的廠房，預應

　　力鋼筋混凝土T形吊車梁適用于10～30t的廠房。

　　(2)工字形吊車梁。工字形吊車梁腹壁薄，節約材料，自重較輕。預應力工字形吊車

　　梁適用于廠房柱距6m，廠房跨度12～33m，吊車起重量為5～25t的廠房。

　　(3)魚腹式吊車梁。魚腹式吊車梁腹板薄，外形像魚腹。該種形式的梁受力合理，能

　　充分發揮材料的強度和減輕自重，節省材料，可承受較大荷載，梁的剛度大，但構造和制

　　作比較復雜，運輸、堆放需設專門支墊。預應力混凝土魚腹式吊車梁適用于廠房柱距不大

　　于12m，廠房跨度12～33m，吊車起重量為15～150t的廠房。

　　5.支撐

　　單層廠房的支撐作用：可以使廠房形成整體的空間骨架，保證廠房的空間剛度;在施

　　工和正常使用時保證構件的穩定和安全;承受和傳遞吊車縱向制動力、山墻風荷載、縱向

　　地震力等水平荷載。單層廠房的支撐分屋架支撐和柱間支撐兩類。

　　(1)屋架支撐。屋架支撐構件主要有：上弦橫向支撐、上弦水平系桿、下弦橫向水平

　　支撐、下弦垂直支撐及水平系桿、縱向支撐、天窗架垂直支撐、‘天窗架上弦橫向支撐等。

　　支撐、系桿構件為鋼構件或鋼筋混凝土構件。

　　1)屋架支撐布置原則。屋架支撐應根據廠房的跨度、高度、屋蓋形式、屋面剛度、

　　吊車起重量及工作制，有無懸掛吊車和天窗設置等情況并結合抗震要求等進行合理

　　布置。

　　①天窗架支撐：天窗上弦水平支撐一般設置于天窗兩端開間和中部有屋架上弦橫向水

　　平支撐的開間處，天窗兩側的垂直支撐一般與天窗上弦水平支撐位置一致。上弦水平系桿

　　通常設置在天窗中部節點處。

　　②屋架上弦橫向水平支撐：對于有檁體系必須設置;對于無檁體系，當廠房設有橋式

　　吊車時，通常宜在變形縫區段的兩段及有柱間支撐的開間設置。支撐間距一般不大于

　　60mo

　　③屋架垂直支撐：一般應設置于屋架跨中和支座的垂直平面內。除有懸掛吊車外，應

　　與上弦橫向水平支撐在同一開間內設置。

　　④屋架下弦橫向水平支撐：一般用于下弦設有懸掛吊車或該水平面內有水平外力作

　　用時。

　　⑤屋架下弦縱向水平支撐：通常在有托架的開間內設置，只有當柱子很高，吊車起重

　　量很大，或車間內有壁行吊車或有較大的鍛錘時，才在變形縫區段內與下弦橫向水平支撐

　　組合成下弦封閉式支撐體系。

　　⑥縱向系桿：通常在設有天窗架的屋架上下弦中部節點設置;此外，在所有設置垂直

　　支撐的屋架端部均應設置上弦和下弦的水平系桿。

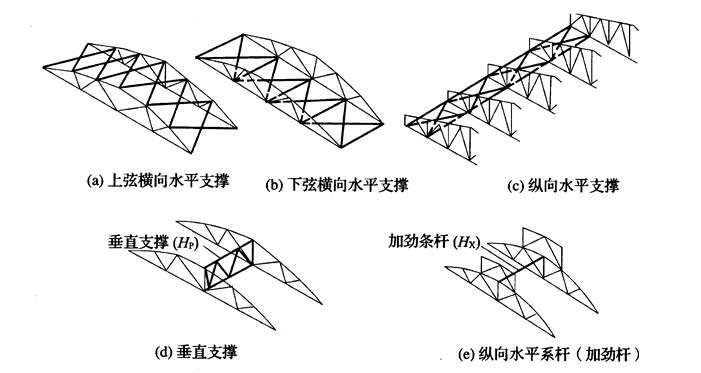

　　2)屋架支撐的類型。包括上、下弦橫向水平支撐，上下弦縱向水平支撐，垂直支撐

　　和縱向水平系桿(加勁桿)等。橫向水平支撐和垂直支撐一般布置在廠房端部和伸縮縫兩

　　側的第二或第一柱間上，如圖2.1.22所示。

　　圖2.1.22 屋蓋支撐的類型

　　屋架上弦橫向支撐、下弦橫向水平支撐和縱向支撐，一般采用十字交叉形式，交叉角

　　一般為250-650，多為4500

　　(2)柱間支撐。柱間支撐的作用是加強廠房縱向剛度和穩定性，將吊車縱向制動力和

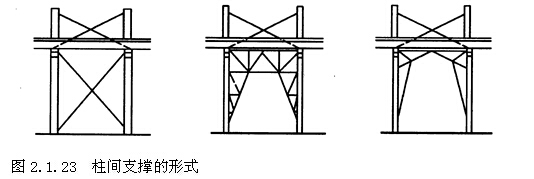

　　山墻抗風柱經屋蓋系統傳來的風力經柱間支撐傳至基礎。柱間支撐的形式如圖2.1.23

　　所示。

　　柱間支撐的布置形式如下：

　　1)有吊車或跨度小于18m或柱高大于8m的廠房，在變形縫區段中設置;有橋式吊

　　車時，還應在變形縫區段兩端開間上加設柱支撐。

　　2)當吊車軌頂標高大于等于10m時，柱間支撐應做成兩層;當柱截面高度大于等于

　　1.Om時，下柱支撐宜做成雙肢，各肢與柱翼緣連接，肢間用角鋼連接。

　　‘ 3)當柱間需要通行、需設置設備或柱距較大，采用交叉式支撐有困難時，可采用門

　　架式支撐。

　　柱間支撐一般勺鋼材制作，其交叉角一般為350～550，以450為宜。
