　　(八)屋頂

　　屋頂是房屋最上層起承重和覆蓋作用的構件，作用主要有三個，一是防御自然界的風、雨、雪、太陽輻射熱和冬季低溫等的影響;二是承受自重及風、沙、雨、雪等荷載及施工或屋頂檢修人員的活荷載;三是屋頂是建筑物的重要組成部分，對建筑形象的美觀起著重要的作用。

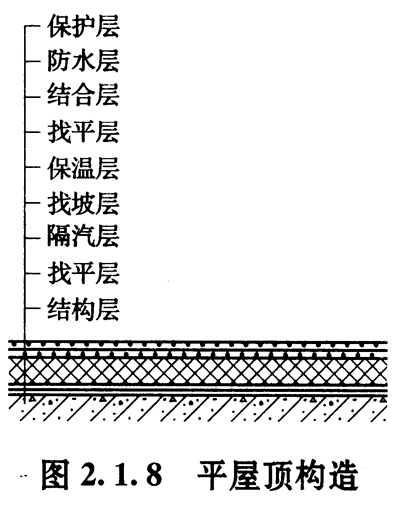

　　屋頂(從下到上)主要由結構層、找坡層、隔熱層(保溫層)、找平層、結合層、防水層、保護層等部分組成，其構造簡圖如圖2.1.8所示。

　　1.屋頂的類型

　　由于地域不同、自然環境不同、屋面材料不同、承重結構不同，屋頂的類型也很多，歸納起來大致可分為三大類：平屋頂、坡屋頂和曲面屋頂。

　　(1)平屋頂。平屋頂是指屋面坡度在10%以下的屋頂，最常用的排水坡度為2%-3%0這種屋頂具有屋面面積小、構造簡便的特點，但需要專門設置屋面防水層。這種屋頂是多層房屋常采用的一種形式。

　　(2)坡屋頂。坡屋頂是指屋面坡度在10%以上的屋頂，包括單坡、雙坡、四坡、歇山式、折板式等多種形式。這種屋頂的屋面坡度大，屋面排水速度快，屋頂防水可以采用構件自防水(如平瓦、石棉瓦等自防水)的防水形式。

　　(3).曲面屋頂。屋頂為曲面，如球形、懸索形、鞍形等。這種屋頂施工工藝較復雜，但外部形狀獨特。

　　2.平屋頂的構造

　　與坡屋頂相比，平屋頂具有屋面面積小，減少建筑所占體積，降低建筑總高度，屋面便于上人等特點，因而被廣泛采用。

　　(1)平屋頂的排水。

　　1)平屋頂起坡方式。要使屋面排水通暢，平屋頂應設置不小于1%的屋面坡度。形成這種坡度的方法有兩種：第一種方法是材料找坡，也稱墊坡。這種找坡法是把屋頂板平置，屋面坡度由鋪設在屋面板上的厚度有變化的找坡層形成。設有保溫層時，利用屋面保溫層找坡;沒有保溫層時，利用屋面找平層找坡。找坡層的厚度最薄處不小于20mm，平屋頂材料找坡的坡度宜為2%o第二種方法是結構起坡，也稱擱置起坡。把頂層墻體或圈梁、大梁等結構構件上表面做成一定坡度，屋面板依勢鋪設形成坡度，平屋頂結構找坡的坡度宜為3%o檐溝、天溝縱向找坡不應小于1%，溝底水落差不得超過200mmo

　　2)平屋頂排水方式。屋面排水方式的選擇，應根據建筑物屋頂形式、氣候條件、使用功能等因素確定。屋面排水方式可分為有組織排水和無組織排水兩種方式。有組織排水時，宜采用雨水收集系統。

　　高層建筑屋面宜采用內排水，多層建筑屋面宜采用有組織外排水，低層建筑及檐高小于10m的屋面，可采用無組織排水。多跨及匯水面積較大的屋面宜采用天溝排水，天溝找坡較長時，宜采用中間內排水和兩端外排水。

　　屋面應適當劃分排水區域，排水路線應簡捷，排水應通暢。采用重力式排水時，屋面每

　　面雨水排水系統。嚴寒地區應采用內排水，寒冷地區宜采用內排水。濕陷性黃土地區宜采用有組織排水，并應將雨雪水直接排至排水管網。

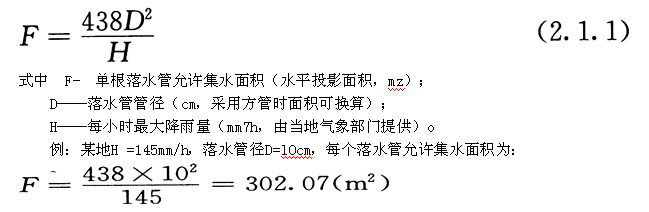

　　3)屋面落水管的布置。屋面落水管的布置量與屋面集水面積大小、每小時最大降雨量、排水管管徑等因素有關，它們之間的關系可用下式表示：

　　若某建筑的屋頂集水面積(屋頂的水平投影面積)為lOOOrr12，則至少要設置4根落水管。在工程實踐中，落水管間的距離(天溝內流水距離)以10～15m’為宜。當計算間距大于適用距離時，應按適用距離設置落水管;當計算間距小于適用間距時，按計算間距設置落水管。

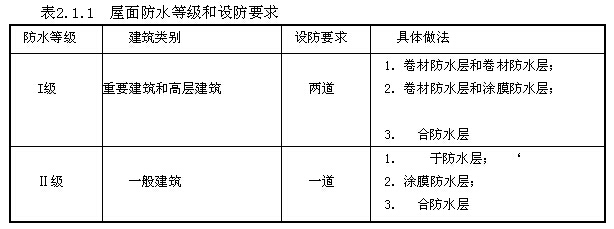

　　(2)平屋頂柔性防水及構造。屋面防水工程應根據建筑物的類別、重要程度、使用功能要求確定防水等級，并按相應等級進行防水設防，對防水有特殊要求的建筑屋面，應進行專項防水設計。屋面防水等級和設防要求應符合表2.1.1的規定。

　　平屋頂的防水是屋頂使用功能的重要組成部分，它直接影響整個建筑的使用功能。平屋頂的防水方式根據所用材料及施工方法的不同可分為兩種：柔性防水和剛性防水02012年10月1日實施的《屋面工程技術規范》GB 50345-2012中，已經取消了剛性防水屋面，但同時規定細石混凝土可做“保護層’’使用。

　　防水層是指能夠隔絕水而不使水向建筑物內部滲透的構造層。柔性防水屋頂可采用防水卷材防水、涂膜防水或復合防水。

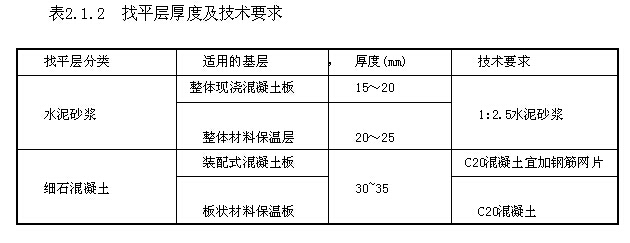

　　1)找平層。卷材、涂膜的基層宜設找平層，找平層設置在結構層或保溫層上面，常用15～25mm厚的1:2.5、√1：3水泥砂漿，或用C20的細石混凝土做找平層。找平層厚度和技術要求應符合表2.1.2所示。

　　與卷材防水屋面相比，找平層的平整度對涂膜防水層的質量影響更大，如果涂膜防水 層的厚度得不到保證，將影響涂膜防水層的防水可靠性和耐久性，因此涂膜防水層對平整 度的要求更嚴格。涂膜防水層是滿粘于找平層的，按剝離區理論，找平層開裂(強度不 足)易引起防水層的開裂，因此涂膜防水層的找平層應有足夠的強度，盡可能避免裂縫的 產生，出現裂縫應進行修補。

　　保溫層上的找平層應留設分隔縫，縫寬宜為5～20mm，縱橫縫的間距不宜大于6mo 基層轉角處應抹成圓弧形，其半徑不小于50mmo找平層表面平整度的允許偏差為5mmo 分格縫處應鋪設帶胎體增強材料的空鋪附加層，其寬度為200二300mmo

　　2)結合層。當采用水泥砂漿及細石混凝土為找平層時，為了保證防水層與找平層能 更好地粘結，采用瀝青為基材的防水層，在施工前應在找平層上涂刷冷底子油做基層處理 (用汽油稀釋瀝青)，當采用高分子防水層時，可用專用基層處理劑。

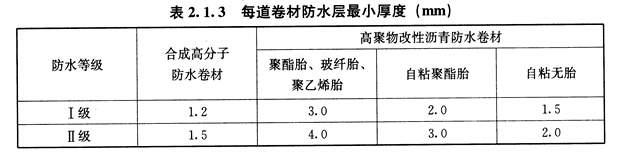

　　3)卷材防水屋面。防水卷材應鋪設在表面平整、干燥的找平層上，待表面干燥后作 為卷材防水屋面的基層，基層不得有酥松、起砂、起皮現象。為了改善防水膠結材料與屋 面找平層間的連接，加大附著力，常在找平層表面涂冷底子油一道(汽油或柴油溶解的瀝 青)，這層冷底子油稱為結合層。油氈防水層是由瀝青膠結材料和油氈卷材交替黏合而形 成的屋面整體防水覆蓋層。由于瀝青膠結在卷材的上下表面，因此瀝青總是比卷材多一 層。瀝青防水卷材規范已經不提倡使用，目前卷材防水使用較多的是合成高分子防水卷材 和高聚物改性瀝青防水卷材，其最小厚度如表2.1.3所示。

　　為了防止屋面防水層出現龜裂現象，一是阻斷來自室內的水蒸氣，構造上常采取在屋面結構層上的找平層表面做隔汽層，阻斷水蒸氣向上滲透。在北緯400以北地區，室內濕度大于75%或其他地區室內空氣濕度常年大于80%時，保溫屋面應設隔汽層。二是在屋面防水層下保溫層內設排汽通道，并使通道開口露出屋面防水層，使防水層下水蒸氣臺色直接從透氣孔排出。

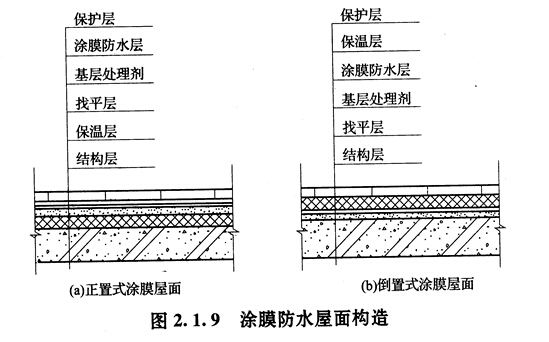

　　4)涂膜防水屋面。涂膜防水屋面是在屋面基層上涂刷防水涂料，經固化后形成一層有一定厚度和彈性的整體涂膜，從而達到防水目的的一種防水屋面形式。涂膜防水屋面的構造如圖2.1.9所示。

　　按防水層和隔熱層的上下設置關系可分為正置式屋面和倒置式屋面。正置式屋面(傳統屋面構造做法)，其構造一般為隔熱保溫層在防水層的下面。因為傳統屋面隔熱保溫層的選材一般為珍珠巖，水泥聚苯板，加氣混凝土，陶粒混凝土，聚苯乙烯板(EPS)等材料。這些材料普遍存在吸水率大的通病，如果吸水，保溫隔熱性能大大降低，無法滿足隔熱的要求，所以一定要靠防水層做在其上面，防止水分的滲入，保證隔熱層的干燥，方能隔熱保溫。倒置式屋面的構造做法，是把傳統屋面中防水層和隔熱層的層次顛倒一下，防水層在下面，保溫隔熱層在上面。與傳統施工法相比，該工法能使防水層無熱脹冷縮現象，延長了防水層的使用壽命;同時保溫層對防水層提供一層物理性保護，防止其受到外力破壞。

　　施工時根據涂料品種和屋面構造形式的需要，可在涂膜防水層中增設胎體增強材料。胎體增強材料是指在涂膜防水層中增強用的聚酯無紡布、中性玻璃纖維網絡布、中堿玻璃布等材料。

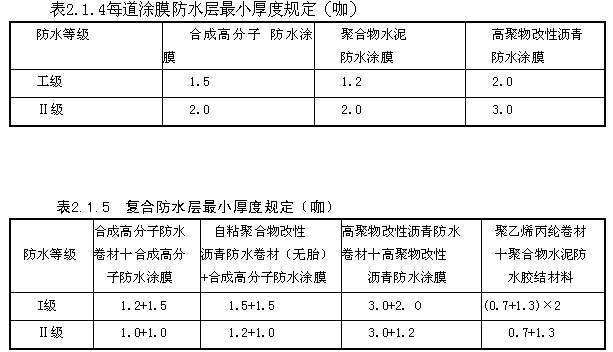

　　防水涂料按成膜物質的主要成分，可將涂料分成聚合物水泥防水涂膜、高聚物改性瀝青防水涂膜和合成高分子防水涂料膜等。涂膜防水層平均厚度應符合設計要求，且最小厚度不得小于設計厚度的80%0每道涂膜的最小厚度如表2.1.4所示。

　　5)復合防水屋面。由彼此相容的卷材和涂料組合而成的防水層叫復合防水層。在復合防水層中，選用的防水卷材與防水涂料應相容，防水涂膜宜設置在防水卷材的下面，揮發固化型防水涂料不得作為防水卷材粘結材料使用，水乳型或合成高分子類防水涂膜上面，不得采用熱熔型防水卷材。復合防水層厚度如表2.1.5所示

　　6)保護層。保護層是防水層上表面的構造層，可以防止太陽光的輻射而致防水層過 早老化。對上人屋面而言，它直接承受人在屋面活動的各種作用。柔性防水頂面的保護層 可選用豆石、鋁銀粉涂料、現澆或裝配細石混凝土面層等。為防止冬季室內熱量向外的過 快傳導通常在屋面結構層之上、防水層之下設置保溫層。保溫層的材料為多孔松散材料， 如膨脹珍珠巖、蛭石、爐渣等。

　　7)平屋頂防水細部構造。屋面細部構造應包括檐口、檐溝和天溝、女兒墻和山墻、 水落口、變形縫等，防水屋面必須特別注意各個節點的構造處理。細部構造防水應做到多 道設防、復合用材、連續密封、局部增強，并應滿足使用功能：溫差變形、施工環境和可 操作性的要求。細部構造中容易形成熱橋的部位均應進行保溫處理，檐口、檐溝外側下端 及女兒墻壓頂內側下端等部位均應作滴水處理，滴水槽寬度和深度不宜小于10mm o

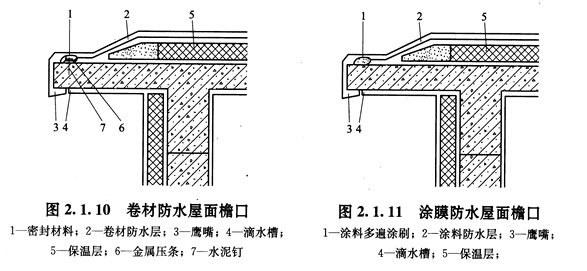

　　①檐口。卷材防水屋面檐口800mm范圍內的應滿粘，卷材收頭應采用金屬壓條釘 壓，并應用密封材料封嚴。涂膜防水屋面檐口的涂膜收頭，應用防水涂料多遍涂刷。卷材 防水和涂膜防水檐口下端均應做鷹嘴和滴水槽，如圖2.1.10和圖2.1.11所示。

　　6)保護層。保護層是防水層上表面的構造層，可以防止太陽光的輻射而致防水層過 早老化。對上人屋面而言，它直接承受人在屋面活動的各種作用。柔性防水頂面的保護層 可選用豆石、鋁銀粉涂料、現澆或裝配細石混凝土面層等。為防止冬季室內熱量向外的過 快傳導通常在屋面結構層之上、防水層之下設置保溫層。保溫層的材料為多孔松散材料， 如膨脹珍珠巖、蛭石、爐渣等。

　　7)平屋頂防水細部構造。屋面細部構造應包括檐口、檐溝和天溝、女兒墻和山墻、 水落口、變形縫等，防水屋面必須特別注意各個節點的構造處理。細部構造防水應做到多 道設防、復合用材、連續密封、局部增強，并應滿足使用功能：溫差變形、施工環境和可 操作性的要求。細部構造中容易形成熱橋的部位均應進行保溫處理，檐口、檐溝外側下端 及女兒墻壓頂內側下端等部位均應作滴水處理，滴水槽寬度和深度不宜小于10mm o

　　①檐口。卷材防水屋面檐口800mm范圍內的應滿粘，卷材收頭應采用金屬壓條釘 壓，并應用密封材料封嚴。涂膜防水屋面檐口的涂膜收頭，應用防水涂料多遍涂刷。卷材 防水和涂膜防水檐口下端均應做鷹嘴和滴水槽，如圖2.1.10和圖2.1.11所示。

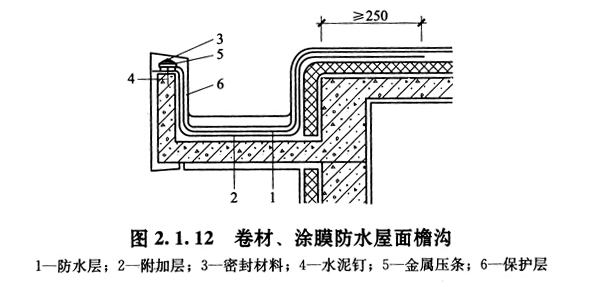

　　②檐溝和天溝。卷材或涂膜防水屋面檐溝和天溝的防水層下應增設附加層'附加層1甲入屋面的寬度不應小于250mmo檐溝防水層和附加層應由溝底翻上至外側頂部’卷材收頭應用金屬壓條釘壓，并應用密封材料封嚴，涂膜收頭應用防水涂料多遍涂刷。檐溝外側下端也應做鷹嘴和滴水槽。檐溝外側高于屋面結構板時，應設置溢水口。卷材或涂膜防水屋面檐溝和天溝的防水構造如圖2.1.12所示。

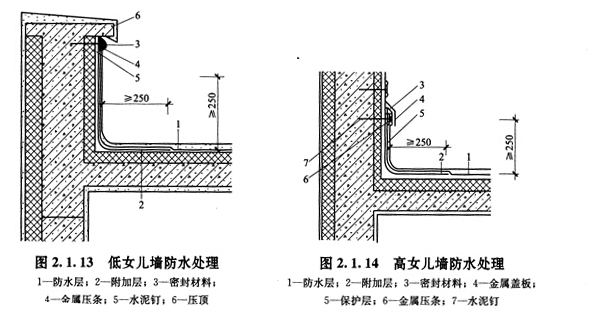

　　③女兒墻。女兒墻壓頂可采用混凝土或金屬制品。壓頂向內排水坡度不應小于5%，'壓頂內側下端應作滴水處理。女兒墻泛水處的防水層下應增設附加層'附加層在平面和立面的寬度均不應小于250mmo低女兒墻泛水處的防水層可直接鋪貼或涂刷至壓頂下，卷材收頭應用金屬壓條釘壓固定，并應用密封材料封嚴;涂膜收頭應用防水涂料多遍涂刷’如圖2.1.13所示。高女兒墻泛水處的防水層泛水高度不應小于250mm，泛水上部的墻體應做防水處理，如圖2.1.14所示。

　　(3)平屋頂的保溫、隔熱。保溫層是指減少屋面熱交換作用的構造層’隔熱層是指減少太陽輻射熱向室內傳遞的構造層。在寒冷地區，為防止冬季室內熱量通過屋頂向外散失，一般需設保溫層，即在結構層上鋪一定厚度的保溫材料。把保溫層分為板狀材料、纖

　　維材料、整體材料三種類型，隔熱層分為種植、架空、蓄水三種形式。保溫材料使用時的含水率，應相當于該材料在當地自然風干狀態下的平衡含水率。

　　平屋頂的保溫構造可采用保溫層倒置和保溫層正置的做法。在可能條件下，平屋頂應優先采用倒置式保溫(保溫層設置在防水層之上)o平屋頂倒置式保溫材料可選用擠塑聚苯板、泡沫玻璃保溫板等，平屋頂正置式保溫材料可選用膨脹聚苯板、擠塑聚苯板、硬泡聚氨酯、石膏玻璃棉板、水泥聚苯板、加氣混凝土等。設計時根據建筑的使用要求、屋面的結構形式等選用保溫材料，并經熱工計算確定保溫層的厚度。為保證建筑物室內有良好的學習、工作和生活的環境，在我國南方地區，屋頂的隔熱是建筑物必須采用的措施。

　　3.坡屋頂的構造

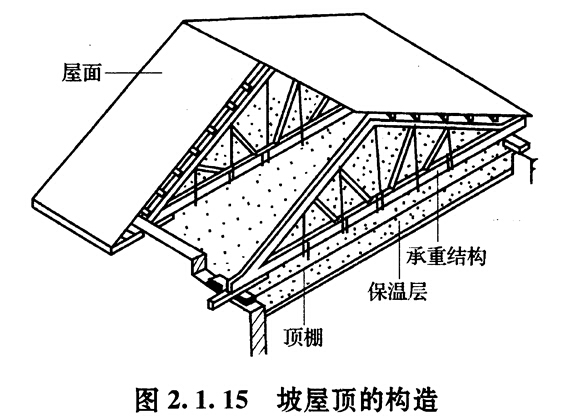

　　所謂坡屋頂是指屋面坡度在10%以上的屋頂，與平屋頂相比較，坡屋頂的屋面坡度大，因而其屋面構造及屋面防水方式均與平屋面不同。屋面構造層次主要由屋頂天棚、承重結構層及屋面面層組成，必要時還應增設保溫層、隔熱層等，如圖2.1.15所示。坡屋面采用瀝青瓦、塊瓦、波形瓦和一級設防的壓型金屬板時，應設置防水墊層，與瓦屋面共同組成防水層，防水墊層是指設置在瓦材或金屬板材下面起防水、防潮作用的構造層。

　　(1)坡屋頂的承重結構。

　　1)磚墻承重。磚墻承重又叫硬山擱檁，是將房屋的內外橫墻砌成尖頂狀，在上面直 接擱置檁條來支承屋面的荷載。在山墻承檁的結構體系中，山墻的間距即為檁條的跨度， 因而房屋橫墻的間距盡量一致，使檁條的跨度保持在比較經濟的尺度以內。磚墻承重結構 體系適用于開間較小的房屋。

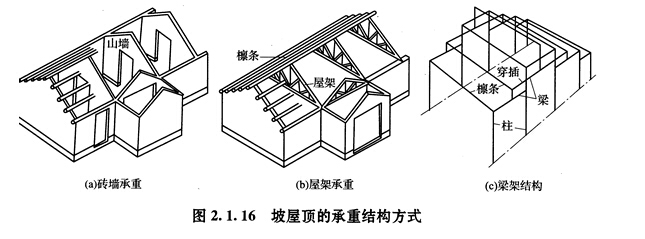

　　檁條可用木材、預應力鋼筋混凝土、輕鋼桁架、型鋼等材料制作，木檁條的跨度一般 在4m以內，斷面為矩形或圓形，大小需經結構計算確定，檁條的斜距不得超過1.2mo 木質檁條常選用I級杉圓木，木檁條與墻體交接段應進行防腐處理，常用方法是在山墻上 墊上油氈一層，并在檁條端部涂刷瀝青。磚墻承重體系將屋架省略，構造簡單，施工方 便，因而采用較多，如圖2.1 j 16(a)所示。

　　2)屋架承重。屋頂上擱置屋架，用來擱置檁條以支承屋面荷載。通常屋架擱置在房 屋的縱向外墻或柱上，使房屋有一個較大的使用空間。屋架的形式較多，有三角形、梯形、矩形、多邊形等，如圖2.1.16(b)所示。

　　當坡屋面房屋內部需要較大空間時，可把部分橫向山墻取消，用屋架作為橫向承重構

　　件。坡屋面的屋架多為三角形(分豪式和芬克式兩種)o屋架可選用木材(I級杉圓木)、

　　型鋼(角鋼或槽鋼)制作，也可用鋼木混合制作(屋架中受壓桿件為木材，受拉桿件為鋼

　　材)，或鋼筋混凝土制作。若房屋內部有一道或兩道縱向承重墻，可以考慮選用三點支承

　　或四點支承屋架。

　　為了防止屋架的傾覆，提高屋架及屋面結構的空間穩定性，屋架間要設置支撐。屋架

　　支撐主要有垂直剪刀撐和水平系桿等。

　　房屋的平面有凸出部分時，屋面承重結構有兩種做法。當凸出部分的跨度比主體跨度

　　小時，可把凸出部分的檁條擱置在主體部分屋面檁條上，也可在屋面斜天溝處設置斜梁，

　　把凸出部分檁條搭接在斜梁上。當凸出部分跨度比主體部分跨度大時，可采用半屋架。半

　　屋架的一端支承在外墻上，另一端支承在內墻上;當無內墻時，支承在中間屋架上。‘對于

　　四坡形屋頂，當跨度較小時，在四坡屋頂的斜屋脊下設斜梁，用于搭接屋面檁條;當跨度

　　較大時，可選用半屋架或梯形屋架，以增加斜梁的支承點。

　　3)梁架結構。民間傳統建筑多采用由木柱、木梁、木坊構成的這種結構，又稱為穿

　　斗結構，如圖2.1.16(C)所示。

　　4)鋼筋混凝土梁板承重。鋼筋混凝土承

　　重結構層按施工方法有兩種：一種是現澆鋼筋混凝土梁和屋面板，另一種是預制鋼筋混

　　凝土屋面板直接擱置在山墻上或屋架上。

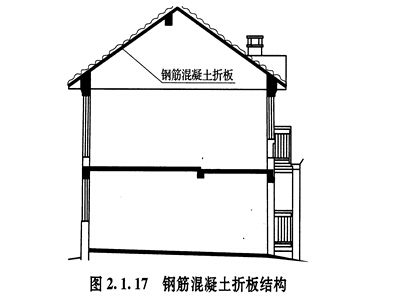

　　對于空間跨度不大的民用建筑，鋼筋混凝土折板結構是目前坡屋頂建筑使用較為普遍的一種結構形式，如圖2.1.17所示。這種結構形式無須采用屋架、檀條等結構構件，而且整個結構層整體現澆，提高了坡屋頂建筑的防水、防滲性能。在這種結構形式中，屋面瓦可直接用水泥砂漿粘貼于結構層上。
