摘要環球網校整理的關于2013年巖土工程師考試基礎知識輔導，希望對廣大考生備考有所幫助。

　　1、半導體三極管

　　(一)半導體三極管

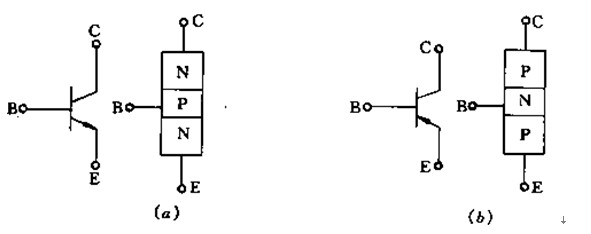

　　(1)晶體三極管的結構及符號：

　　如圖所示，

　　晶體管是由兩個距離很近的PN結構成，必須有三層半導體材料相隔，故此有PNP型和NPN型兩大類。晶體管內部有三個區：發射區(e區)、基區(b區)、集電區(c區)，兩個PN結：發射區和基區之間的發射結和基區與集電區之間的集電結，還有分別從三個區引出的三個電極：發射極、基極和集電極。

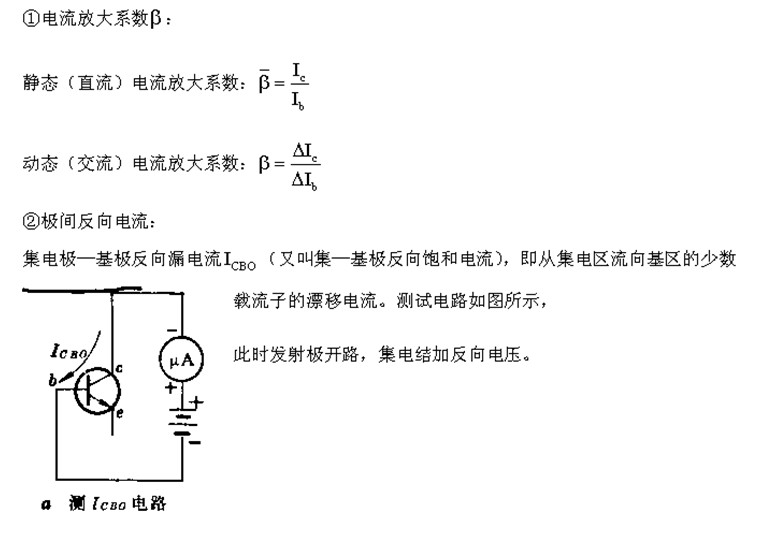

　　(2)晶體管的電流放大作用

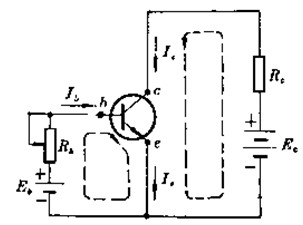

　　我們把一只NPN型三極管接成如圖所示的電路，此時發射結加有正向電壓，集電結加有反向電壓。可以看出，這種電路包含兩個回路：一為基極―發射極回路，又叫輸入回路;另一為集電極―發射極回路，又叫輸出回路。發射極為兩個回路的公共點，故稱為“共發射極放大回路”。
