　　第四章 工程施工技術

　　第一節 建筑工程施工技術

　　一、土石方工程施工技術

　　一)土石方工程分類

　　土石方工程是建設工程施工的主要工程之一，包括土石方的開挖、運輸、填筑、平整

　　與壓實等主要施工過程，以及場地清理、測量放線、排水、降水、土壁支護等準備工作和

　　輔助工作。土木工程中常見的土石方工程有：

　　(1)場地平整。場地平整前必須確定場地設計標高，計算挖方和填方的工程量，確定

　　挖方、填方的平衡調配，選擇土方施工機械，擬定施工方案。

　　(2)基坑(槽)開挖。一般開挖深度在5m及其以?xún)?nèi)的稱為淺基坑(槽)，挖深超過

　　5m的稱為深基坑(槽)。應根據建筑物、構筑物的基礎形式，坑(槽)底標高及邊坡坡

　　度要求開挖基坑(槽)。

　　(3)基坑(槽)回填。為了確保填方的強度和穩定性，必須正確選擇填方土料與填筑

　　方法。填土必須具有一定的密實度，以避免建筑物產生不均勻沉陷。填方應分層進行，并

　　盡量采用同類土填筑。

　　(4)地下工程大型土石方開挖。對人防工程、大型建筑物的地下室、深基礎施工等進

　　行的地下大型土石方開挖涉及降水、排水、邊坡穩定與支護地面沉降與位移等問題。

　　(5)路基修筑。建設工程所在地的場內外道路，以及公路、鐵路專用線，均需修筑路

　　基，路基挖方稱為路塹，填方稱為路堤。路基施工涉及面廣，影響因素多，是施工中的重

　　點與難點。

　　(二)土石方工程的準備與輔助工作

　　土石方工程施工前應做好下述準備工作：

　　(1)場地清理。包括清理地面及地下各種障礙。

　　(2)排除地面水。地面水的排除一般采用排水溝、截水溝、擋水土壩等措施。

　　(3)修筑好臨時道路及供水、供電等臨時設施。

　　(4)做好材料、機具及土方機械的進場工作。

　　(5)做好土方工程測量、放線工作。

　　(6)根據土方施工設計做好土方工程的輔助工作，如邊坡穩定、基坑(槽)支護、降

　　低地下水等。

　　1.土方邊坡及其穩定

　　土方邊坡坡度以其高度H與底寬度B之比表示。邊坡可做成直線形、折線形或踏步

　　形。邊坡坡度應根據土質、開挖深度、開挖方法、施工工期、地下水位、坡頂荷載及氣候

　　條件等因素確定。

　　施工中除應正確確定邊坡，還要進行護坡，以防邊坡發生滑動。因此，在土方施工

　　中，要預估各種可能出現的情況，采取必要的措施護坡防坍，特別要注意及時排除雨水、

　　地面水，防止坡頂集中堆載及振動，必要時可采用鋼絲網細石混凝土(或砂漿)護坡面層

　　加固。如果是永久性土方邊坡，則應做好永久性加固措施。

　　2.基坑(槽)支護

　　開挖基坑(槽)時，如地質條件及周?chē)h(huán)境許可，采用放坡開挖是較經濟的。但在建

　　筑稠密地區施工，或有地下水滲入基坑。(槽)時，往往不可能按要求的坡度放坡開挖，這

　　時就需要進行基坑(槽)支護，以保證施工的順利和安全，并減少對相鄰建筑、管線等的

　　不利影響。

　　基坑(槽)支護結構的主要作用是支撐土壁，此外，鋼板樁、混凝土板樁及水泥土攪

　　拌樁等圍護結構還兼有不同程度的隔水作用。基坑(槽)支護結構的形式有多種，根據受

　　力狀態可分為橫撐式支撐、重力式支護結構、板樁式支護結構等，其中，板樁式支護結構

　　又分為懸臂式和支撐式。

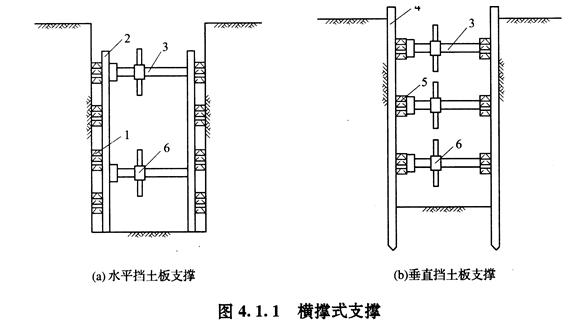

　　(1)橫撐式支撐。開挖較窄的溝槽，多用橫撐式土壁支撐。橫撐式土壁支撐根據擋土

　　板的不同，分為水平擋土板式(圖4.1.la)以及垂直擋土板式(圖4.1.lb)兩類。前者

　　擋土板的布置又分間斷式和連續式兩種。濕度小的黏性土挖土深度小于3m時，可用間斷

　　式水平擋土板支撐;對松散、濕度大的土可用連續式水平擋土板支撐，挖土深度可達5mo

　　對松散和濕度很高的土可用垂直擋土板式支撐，其挖土深度不限。擋土板、立柱及橫撐的

　　強度、變形及穩定等可根據實際布置情況進行結構計算。

　　1～水平擋土板;2…一立柱;3-T具式橫撐;4-垂直擋土板;5-橫楞木;6--調節螺絲

　　(2)’重力式支護結構。基坑支護結構一般根據地質條件、基坑開挖深度以及對周邊環

　　境保護要求采取重力式支護結構、板式支護結構、土釘墻等形式。在支護結構設計中首先

　　要考慮周邊環境的保護，其次要滿足本工程地下結構施工的要求，再則應盡可能降低造

　　價、便于施工。

　　重力式支護結構是指主要通過加固基坑周邊土形成一定厚度的重力式墻，以達到擋土

　　的目的。水泥土攪拌樁(或稱深層攪拌樁)支護結構是近年來發展起來的一種重力式支護

　　結構。它是通過攪拌樁機將水泥與土進行攪拌，形成柱狀的水泥加固土(攪拌樁)o這種

　　支護墻具有防滲和擋土的雙重功能。由水泥土攪拌樁搭接而形成水泥土墻，既具有擋土作

　　用，又兼有隔水作用，適用于4 ---6m深的基坑，最大可達7~8mo

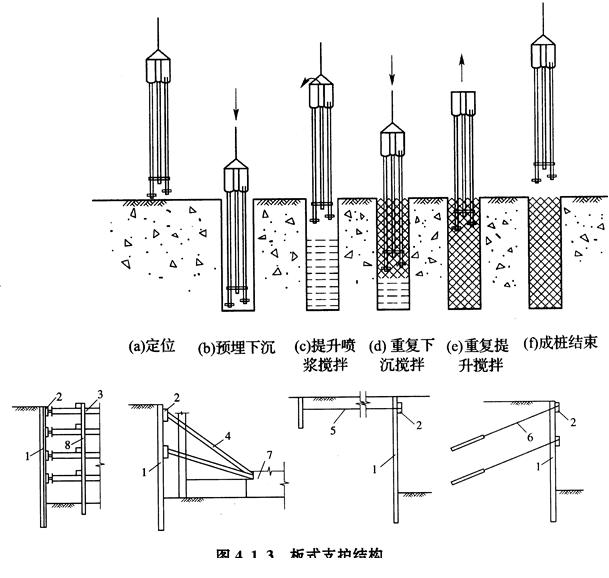

　　攪拌樁成樁工藝可采用“一次噴漿、二次攪拌’’或“二次噴漿、三次攪拌”工藝，主

　　要依據水泥摻人比及土質情況而定。水泥摻量較小，土質較松時，可用前者;反之，可用

　　后者。“一次噴漿、二次攪拌’’的施工工藝流程如圖4.1.2所示。當采用“二次噴漿、三

　　次攪拌，，工藝時可在圖示步驟作業時也進行注漿，以后再重復一次與的

　　過程。

　　1-板樁墻;2一圍檁;3-鋼支撐;4-斜撐;5-拉錨;6一土錨桿;

　　7-先施工的基礎;8-豎撐

　　擋墻系統常用的材料有槽鋼、鋼板樁、鋼筋混凝土板樁、灌注樁及地下連續墻等。鋼

　　板樁有平板形和波浪形兩種，鋼板樁之間通過鎖口互相連接，形成一道連續的擋墻，由于

　　圖4.1.2 “一次噴漿、二次攪拌”施工流程

　　(3)板式支護結構。板式支護結構由兩大系統組成：擋墻系統和支撐(或拉錨)系統

　　(圖4.1.3)o懸臂式板樁支護結構則不設支撐(或拉錨)o

　　系統的

　　截面性能可設置一道或多道支點。基坑較淺、擋墻具有一定剛度時，可采用懸臂式擋墻而

　　不設支撐點。支撐或拉錨與擋墻系統通過圍檁、冠梁等連接成整體。

　　板樁墻的施工根據擋墻系統的形式選取相應的方法。一般鋼板樁、混凝土板樁采用打

　　人法，而灌注樁及地下連續墻則采用就地成孔(槽)現澆的方法。，

　　3.降水與排水

　　降水方法可分為重力降水(如積水井、明渠等)和強制降水(如輕型井點、深井泵、

　　電滲井點等)o土石方工程中采用較多的是明排水法和輕型井點降水。

　　排除地面水一般采取在基坑周?chē)O(shè)置排水溝、截水溝或筑土堤等辦法，并盡量利用原

　　右的排水系統，使臨時排水系統與永久排水設施相結合。

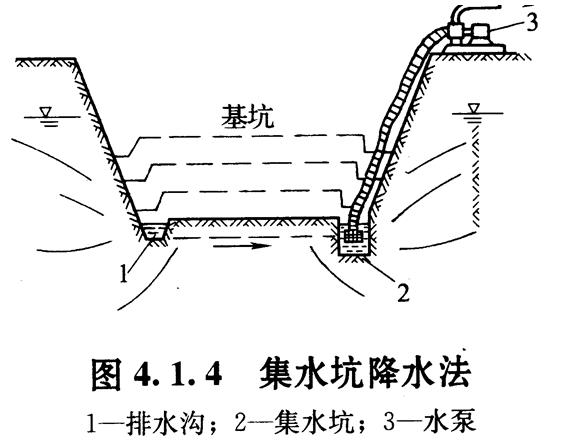

　　(1)明排水法施工。明排水法是在基坑開挖過

　　程中，在坑底設置集水坑，并沿坑底周?chē)蛑醒腴_(kāi)

　　挖排水溝，使水流人集水坑，然后用水泵抽走(圖

　　4.1.4)o抽出的水應予引開，以防倒流。

　　明排水法由于設備簡單和排水方便，.采用較為

　　普遍，宜用于粗粒土層，也用于滲水量小的黏土

　　層。但當土為細砂和粉砂時，地下水滲出會帶走細

　　粒，發生流砂現象，導致邊坡坍塌、坑底涌砂，難

　　以施工，此時應采用井點降水法。

　　集水坑應設置在基礎范圍以外，地下水走向的上游。根據地下水量大小、基坑平面形

　　狀及水泵能力，集水坑每隔20～40m設置一個。

　　集水坑的直徑或?qū)挾纫话銥?.6～0.8m，其深度隨著挖土的加深而加深，要經常低于

　　挖土面0.7～1. Om，坑壁可用竹、木或鋼筋籠等簡易加固。當基礎挖至設計標高后，坑底

　　應低于基礎底面標高1～2m，并鋪設碎石濾水層，以免在抽水時間較長時將泥砂抽出，并

　　防止坑底的土被攪動。

　　采用集水坑降水時，根據現場土質條件，應能保持開挖邊坡的穩定。邊坡坡面上如

　　有局部滲出地下水時，應在滲水處設置過濾層，防止土粒流失，并設置排水溝，將水

　　引出坡面。

　　(2)井點降水施工。井點降水法是在基坑開挖之前，預先在基坑四周埋設一定數量的

　　濾水管(井)，利用抽水設備抽水，使地下水位降落到坑底以下，并在基坑開挖過程中仍

　　不斷抽水。這樣，可使所挖的土始終保持干燥狀態，也可防止流砂發生，土方邊坡也可陡

　　些，從而減少了挖方量。

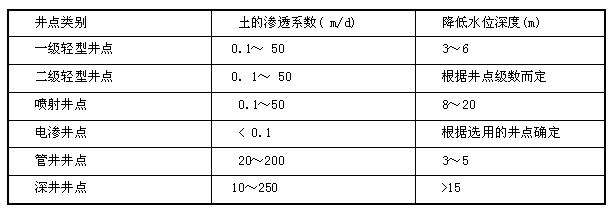

　　井點降水法有輕型井點、電滲井點、噴射井點、管井井點及深井井點等，井點降水

　　的方法根據土的滲透系數、降低水位的深度、工程特點及設備條件等，按照表4.1.1

　　選擇。

　　1)輕型井點。

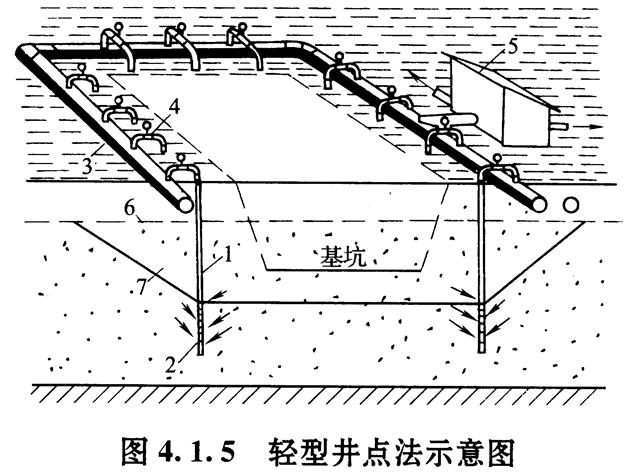

　　①輕型井點構造。輕型井點是沿基坑四周以一定間距埋人直徑較細的井點管至地下蓄

　　水層內，井點管的上端通過彎聯管與總管相連接，利用抽水設備將地下水從井點管內不斷

　　抽出，使原有地下水位降至坑底以下(見圖4.1.5)。在施工過程中要不斷地抽水，直至

　　基礎施工完畢并回填土為止。

　　1-井點管;2一濾管;3一總管;4一彎聯管;5-7J<泵房;6…原有地下水位線;7…降低后地下水位線

　　井點管是用直徑38mm或51mm、長5～7m的鋼管，管下端配有濾管。集水總管常

　　用直徑100～127mm的鋼管，每節長4m，一般每隔0.8m或1.2m設一個連接井點管的

　　接頭。

　　抽水設備由真空泵、離心泵和水氣分離器等組成。一套抽水設備能帶動的總管長度，

　　一般為100～120mo

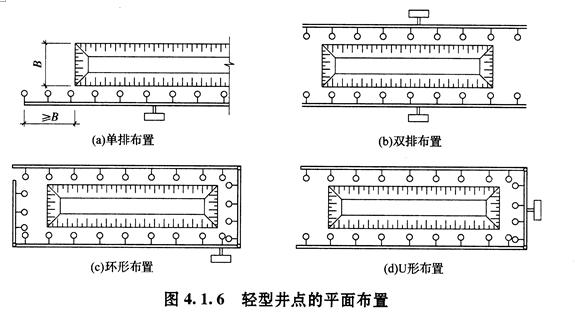

　　②輕型井點布置。根據基坑平面的大小與深度、土質、地下水位高低與流向、降水深

　　度要求，輕型井點可采用單排布置(圖4.1.6a)、雙排布置(圖4.1.6b)以及環形布置

　　(圖4.1.6c);當土方施工機械需進出基坑時，也可采用U形布置(圖4.1.6d)o

　　單排布置適用于基坑、槽寬度小于6m，且降水深度不超過5m的情況，井點管應布

　　置在地下水的上游一側，兩端延伸長度不宜小于坑、槽的寬度(圖4.1.6a)o雙排布置適

　　用于基坑寬度大于6m或土質不良的情況。環形布置適用于大面積基坑。如采用U形布

　　置，則井點管不封閉的一段應設在地下水的下游方向。

　　③輕型井點施工。輕型井點系統的施工，主要包括施工準備、井點系統安裝與使用。

　　井點施工前，應認真檢查井點設備、施工用具、砂濾料規格和數量、水源、電源等準

　　備工作情況。同時還要挖好排水溝，以便泥漿水的排放。為檢查降水效果，必須選擇有代

　　表性的地點設置水位觀測孔。

　　井點系統的安裝順序是：挖井點溝槽、鋪設集水總管;沖孔，沉設井點管，灌填砂濾

　　料;用彎聯管將井點管與集水總管連接;+安裝抽水設備;試抽。

　　井點系統施工時，各工序間應緊密銜接，以保證施工質量。.各部件連接頭均應安裝嚴

　　密，以防止接頭漏氣，影響降水效果。彎聯管宜采用軟管，以便于井點安裝，減少可能漏

　　氣的部位，避免因井點管沉陷而造成管件損壞。南方地區可用透明的塑料軟管，便于直接

　　觀察井點抽水狀況。北方寒冷地區宜采用橡膠軟管。

　　井點管沉設一般可按現場條件及土層情況選用下列方法：用沖水管沖孔后，沉設

　　井點管;直接利用井點管水沖下沉;套管式?jīng)_槍水沖法或振動水沖法成孔后沉設井

　　點管。

　　在亞黏土、輕亞黏土等土層中用沖水管沖孔時，也可同時裝設壓縮空氣沖氣管輔助沖

　　孔，以提高效率，減少用水量。在淤泥質黏土中沖孔時，也可使用加重鉆桿，提高成孔速

　　度。用套管式?jīng)_槍水沖法成孔質量好，但速度較慢。

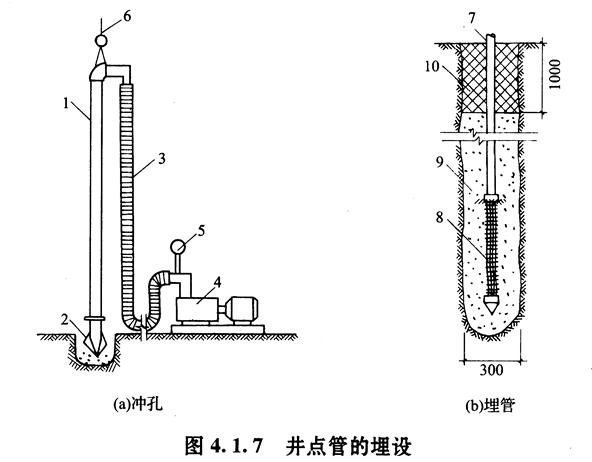

　　井點管沉設當采用沖水管沖孔方法進行，可分為沖孔(圖4.1.7a)與沉管(圖

　　4.1.7b)兩個過程。沖孔時，先用起重設備將沖管吊起并插在井點位置上，然后開動高

　　壓水泵，將土沖松，沖管則邊沖邊沉。沖管采用直徑為50 N70mm的鋼管，長度比井點

　　管長1.5m左右。沖管下端裝有圓錐形沖嘴;在沖嘴的圓錐面上鉆有三個噴水小孔，各孔

　　間焊有三角形立翼，以輔助沖水時擾動土層，便于沖管下沉。沖孔所需的水壓，根據土質

　　不同，一般為0.6～1.2MPa.沖孔時應注意沖管垂直，插入土中，并作上下、左右擺動，

　　以加劇土層松動。沖孔孔徑不應小于300mm，并保持垂直，上下一致，使濾管有一定厚

　　度的砂濾層。沖孔深度應比濾管底深0.5m以上。以保證濾管埋設深度，并防止被井孔中

　　的沉淀泥砂所淤塞。

　　l_沖管; 2-沖嘴; 3-膠皮管;4一高壓水泵;5一壓力表;

　　6一起重機吊鉤;7一井點管;8-濾管;9一填砂;10…黏土封口

　　井孔沖成后，應立即拔出沖管，插入井點管，緊接著就灌填砂濾料，以防止坍孔。砂

　　濾料的灌填質量是保證井點管施工質量的一項關鍵性工作。井點要位于沖孔中央，使砂濾 層厚度均勻一致，砂濾層厚度達100mm;要用干凈粗砂灌填，并填至濾管頂以上1.O～

　　1.5m，以保證水流暢通。

　　2)噴射井點。當基坑較深而地下水位又較高時，需要采用多級輕型井點，會增加基

　　坑的挖土量，延長工期并增加設備數量，是不經濟的，因此當降水深度超過8m時，宜采

　　用噴射井點，降水深度可達8～20mo

　　噴射井點的平面布置：當基坑寬度小于等于10m時，井點可作單排布置;當大于

　　10m時，可作雙排布置;當基坑面積較大時，宜采用環形布置。井點間距一般采用2～

　　3m，每套噴射井點宜控制在20～30根井管。

　　3)電滲井點。電滲井點排水是利用井點管(輕型或噴射井點管)本身作陰極，沿基

　　坑外圍布置，‘以鋼管(≯50～75mm)或鋼筋(乒25mm以上)作陽極，垂直埋設在井點內

　　側，陰陽極分別用電線連接成通路，并對陽極施加強直流電電流。應用電壓降使帶負電的

　　土粒向陽極移動(即電泳作用)，帶正電荷的孔隙水則向陰極方向集中產生電滲現象。在

　　電滲與真空的雙重作用下，強制黏土中的水在井點管附近積集，由井點管快速排出，使井

　　點管連續抽水，地下水位逐漸降低。而電極間的土層，則形成電帷幕，由于電場作用，從

　　而阻止地下水從四面流人坑內。

　　在飽和黏土中，特別是淤泥和淤泥質黏土中，由于土的透水性較差，持水性較強，用

　　一般噴射井點和輕型井點降水效果較差，此時宜增加電滲井點來配合輕型或噴射井點降

　　水，以便對透水性較差的土起疏干作用，使水排出。電滲井點埋設程序一般是先埋設輕型井點或噴射井點管，預留出布置電滲井點陽極的位置，待輕型井點降水不能滿足降水要求時，再埋設電滲陰極，以改善降水性能。電滲井

　　點陰極埋設與輕型井點、噴射井點相同，陽極埋設可用75mm旋葉式電鉆鉆孔埋設，鉆

　　進時加水和高壓空氣循環排泥，陽極就位后，利用下一鉆孔排出泥漿倒灌填孔，使陽極與

　　土接觸良好，減少電阻，以利電滲。如深度不大，亦可用錘擊法打人。鋼筋埋設必須垂

　　直，嚴禁與相鄰陰極相碰，以免造成短路，損壞設備。

　　4)深井井點。當降水深度超過15m時，在管井井點內采用一般的潛水泵和離心泵滿

　　足不了降水要求時，可加大管井深度，改用深井泵即深井井點來解決。深井井點一般可降

　　低水位30--- 40m，有的甚至可達百米以上。常用的深井泵有兩種類型：電動機在地面上的

　　深井泵及深井潛水泵(沉沒式深井泵)o

　　5)管井井點。管井井點就是沿基坑每隔一定距離設置一個管井，每個管井單獨用一

　　臺水泵不斷抽水來降低地下水位。在土的滲透系數大、地下水量大的土層中，宜采用管井

　　井點。

　　管井直徑為150-250mmo管井的間距，一般為20～50mo管井的深度為8～15m，

　　井內水位降低，可達6～10m，兩井中間則為3～5m o

　　(三)土石方工程機械化施工

　　土石方工程的施工過程包括土石方開挖、運輸、填筑與壓實等。

　　1.推土機施工

　　推土機的特點是操作靈活、運輸方便，所需工作面較小，行駛速度較快，易于轉移。

　　推土機可以單獨使用，也可以卸下鏟刀牽引其他無動力的土方機械，如拖式鏟運機、松土

　　機、羊足碾等。推土機的經濟運距在100m以?xún)?nèi)，以30～60m為最佳運距，使用推土機推

　　土的幾種施工方法：

　　(1)下坡推土法。推土機順地面坡勢進行下坡推土，可以借機械本身的重力作用增加

　　鏟刀的切土力量，因而可增大推土機鏟土深度和運土數量，提高生產效率，在推土丘、回

　　填管溝時，均可采用。

　　(2)分批集中，一次推送法。在較硬的土中，推土機的切土深度較小，一次鏟土不

　　多，可分批集中，再整批地推送到卸土區。應用此法，可使鏟刀的推送數量增大，縮短運

　　輸時間，提高生產效率12%-18%0

　　(3)并列推土法。在較大面積的平整場地施工中，采用2臺或3臺推土機并列推土，

　　能減少土的散失，因?yàn)?臺或3臺單獨推土?xí)r，有四邊或六邊向外撒土，而并列后只有兩

　　邊向外撒土，一般可使每臺推土機的推土量增加20%0.并列推土?xí)r，鏟刀間距15～

　　30cmo并列臺數不宜超過4臺，否則互相影響。

　　(4)溝槽推土法。就是沿第一次推過的原槽推土，前次推土所形成的土埂能阻止土的

　　散失，從而增加推運量。這種方法可以和分批集中、一次推送法聯合運用。能夠更有效地

　　利用推土機，縮短運土?xí)r間。

　　(5)斜角推土法。將鏟刀斜裝在支架上，與推土機橫軸在水平方向形成一定角度進行

　　推土。一般在管溝回填且無倒車余地時可采用這種方法。

　　2.鏟運機施工

　　鏟運機的特點是能獨立完成鏟土、運土、卸土、填筑、壓實等工作，對行駛道路要求

　　較低，行駛速度快，操縱靈活，運轉方便，生產效率高。常用于坡度在200以?xún)?nèi)的大面積

　　場地平整，開挖大型基坑、溝槽，以及填筑路基等土方工程。鏟運機可在工～Ⅲ類土中直

　　接挖土、運土，適宜運距為600～1500m，當運距為200--- 350m時效率最高。

　　(1)鏟運機的開行路線。由于挖填區的分布不同，根據具體條件，選擇合理的鏟運路

　　線，對生產率影響很大。根據實踐，鏟運機的開行路線有以下幾種：

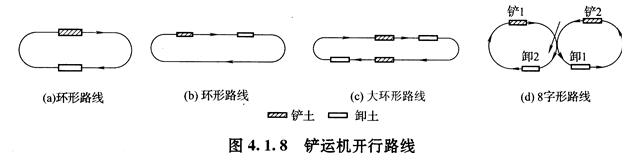

　　1)環形路線。施工地段較短、地形起伏不大的挖、填工程，適宜采用環形路線，如

　　圖4.1.8(a)、(b)o當挖土和填土交替，而挖填之間距離又較短時，則可采用大環形路

　　線(圖4.1.8c)o大環形路線的優點是一個循環能完成多次鏟土和卸土，，從而減少了鏟運

　　機的轉彎次數，提高了工作效率。

　　2)8字形路線。對于挖、填相鄰、地形起伏較大，且工作地段較長的情況，可采用8

　　字路線(圖4.1.8d)，其特點是鏟運機行駛一個循環能完成兩次作業，而每次鏟土只需轉

　　彎一次，比環形路線可縮短運行時間，提高生產效率。同時，一個循環中兩次轉彎方向不

　　同，機械磨損較均勻。

　　(2)鏟運機鏟土的施工方法。為了提高鏟運機的生產率，除規劃合理的開行路線外，

　　還可根據不同的施工條件，采用下列施工方法： ‘

　　1)下坡鏟土。應盡量利用有利地形進行下坡鏟土。這樣可以利用鏟運機的重力來增

　　大牽引力，使鏟斗切土加深，縮短裝土?xí)r間從而提高生產率。一般地面坡度以50～70為

　　宜。如果自然條件不允許，可在施工中逐步創造一個下坡鏟土的地形。

　　2)跨鏟法。預留土埂，間隔鏟土的方法。可使鏟運機在挖兩邊土槽時減少向外撒土

　　量，挖土埂時增加了兩個自由面，阻力減小，鏟土容易，土埂高度應不大于300mm，寬

　　度以不大于拖拉機兩履帶間凈距為宜。

　　3)助鏟法。在地勢平坦、土質較堅硬時，可采用推土機助鏟以縮短鏟土?xí)r間。此法

　　的關鍵是雙機要緊密配合，否則達不到預期效果。一般每3---4臺鏟運機配1臺推土機

　　助鏟。推土機在助鏟的空隙時間，可作松土或其他零星的平整工作，為鏟運機施工創

　　造條件。

　　當鏟運機鏟土接近設計標高時，為了正確控制標高，宜沿平整場地區域每隔10m

　　左右，配合水平儀抄平，先鏟出一條標準槽，以此為準，使整個區域平整達到設計

　　要求。

　　當場地的平整度要求較高時，還可采用鏟運機抄平。此法是鏟運機放低斗門，高速行

　　走，使鏟土和鋪土厚度保持在50mm左右，往返鏟鋪數次。如土的自然含水量在最佳含

　　水量范圍內，往返鏟鋪2～3次，表面平整的高差，可達50mm左右。

　　3.單斗挖掘機施工

　　單斗挖掘機是基坑(槽)土方開挖常用的一種機械。按其行走裝置的不同，分為履帶

　　式和輪胎式兩類;按其工作裝置的不同，可以分為正鏟、反鏟、拉鏟和抓鏟四種;按其傳

　　動裝置又可分為機械傳動和液壓傳動兩種。

　　當場地起伏高差較大、土方運輸距離超過1000m，且工程量大而集中時，可采用挖掘

　　機挖土，配合白卸汽車運土，并在卸土區配備推土機平整土堆。

　　(1)正鏟挖掘機。正鏟挖掘機的挖土特點是：前進向上，強制切土。其挖掘力大，生

　　產率高，能開挖停機面以?xún)?nèi)的工～Ⅳ級土，開挖大型基坑時需設下坡道，適宜在土質較

　　好、無地下水的地區工作。

　　根據挖掘機與運輸工具的相對位置不同，正鏟挖土和卸土的方式有以下兩種：正向挖

　　土、側向卸土;正向挖土、后方卸土。

　　(2)反鏟挖掘機。反鏟挖掘機的特點是：后退向下，強制切土。其挖掘力比正鏟小，

　　能開挖停機面以下的T～Ⅲ級的砂土或黏土，適宜開挖深度4m以?xún)?nèi)的基坑，對地下水位

　　較高處也適用。反鏟挖掘機的開挖方式，可分為溝端開挖與溝側開挖。

　　(3)拉鏟挖土掘機。拉鏟挖掘機的挖土特點是：后退向下，自重切土。其挖掘半徑和

　　挖土深度較大，能開挖停機面以下的工～Ⅱ級土，適宜開挖大型基坑及水下挖土。拉鏟挖

　　掘機的開挖方式基本與反鏟挖掘機相似，也可分為溝端開挖和溝側開挖。

　　(4)抓鏟挖掘機。抓鏟挖土機的挖土特點是：直上直下，自重切土。其挖掘力較小，

　　只能開挖T～Ⅱ級土，可以挖掘獨立基坑、沉井，特別適于水下挖土。

　　(四)土石方的填筑與壓實

　　1.填筑壓實的施工要求

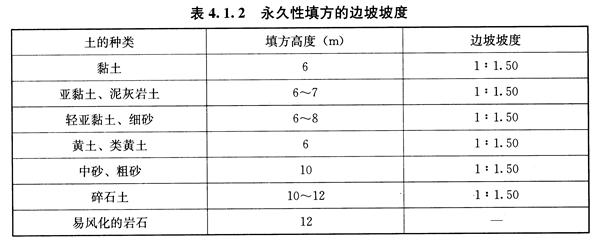

　　(1)填方的邊坡坡度，應根據填方高度、土的類別、使用期限及其重要性確定。永久

　　性填方的邊坡坡度見表4.1.20

　　(2)填方宜采用同類土填筑，如采用不同透水性的土分層填筑時，下層宜填筑透水性

　　較大、上層宜填筑透水性較小的填料，或?qū)⑼杆暂^小的土層表面做成適當坡度，以免形

　　成水囊。

　　(3)基坑(槽)回填前，應清除溝槽內積水和有機物，檢查基礎的結構混凝土達到一

　　定的強度后方可回填。

　　(4)填方應按設計要求預留沉降量，如無設計要求時，可根據工程性質、填方高度、

　　填料類別、壓實機械及壓實方法等，同有關部門共同確定。

　　(5)填方壓實工程應由下至上分層鋪填，分層壓(夯)實，分層厚度及壓(夯)實遍

　　數，根據壓(夯)實機械、密實度要求、填料種類及含水量確定。

　　2.土料選擇與填筑方法

　　為了保證填土工程的質量，必須正確選擇土料和填筑方法。 .

　　碎石類土、砂土、爆破石渣及含水量符合壓實要求的黏性土可作為填方土料。淤泥、

　　凍土、膨脹性土及有機物含量大于8%的土，以及硫酸鹽含量大于5%的土均不能做填土。 ，

　　填方土料為黏性土?xí)r，填土前應檢驗其含水量是否在控制范圍以?xún)?nèi)，含水量大的黏土不宜

　　做填土用。

　　填方施工應接近水平地分層填土、分層壓實，每層的厚度根據土的種類及選用的壓實

　　機械而定。應分層檢查填土壓實質量，符合設計要求后，才能填筑上層。當填方位于傾斜

　　的地面時，應先將斜坡挖成階梯狀，然后分層填筑，以防填土橫向移動。

　　3.填土壓實方法

　　填土壓實方法有：碾壓法、夯實法及振動壓實法。

　　平整場地等大面積填土多采用碾壓法，小面積的填土工程多用夯實法，而振動壓實法

　　主要用于壓實非黏性土。

　　(1)碾壓法。碾壓法是利用機械滾輪的壓力壓實土壤，使之達到所需的密實度。碾壓

　　適用于大面積填土工程。碾壓機械有平碾(壓路機)、羊足碾和汽胎碾。平碾(光碾壓路

　　機)是一種以?xún)?nèi)燃機為動力的自行式壓路機，重量6,-- 15 t o羊足碾一般都沒有動力，靠

　　拖拉機牽引，有單筒、雙筒兩種。根據碾壓要求，又可分為空筒及裝砂、注水等三種。羊

　　足碾雖與土接觸面積小，但單位面積的壓力比較大，土壤壓實的效果好。羊足碾一般用于

　　碾壓黏性土，不適于砂性土，因在砂土中碾壓時，土的顆粒受到羊足碾較大的單位壓力后

　　會向四面移動而使土的結構破壞。此外，松土不宜用重型碾壓機械直接滾壓，否則土層有

　　強烈起伏現象，效率不高。如果先用輕碾壓實，再用重碾壓實就會取得較好效果。

　　(2)夯實法。夯實法是利用夯錘自由下落的沖擊力來夯實土壤，主要用于小面積回填

　　土。夯實主要用于小面積填土，可以夯實黏性土或非黏性土。夯實法分人工夯實和機械夯

　　實兩種，人工夯實所用的工具有木夯、石夯等;常用的夯實機械有夯錘、內燃夯土機和蛙

　　式打夯機等。

　　(3)振動壓實法。振動壓實法是將振動壓實機放在土層表面，借助振動機構使壓實機

　　振動，土顆粒發生相對位移而達到緊密狀態。振動碾是一種振動和碾壓同時作用的高效能

　　壓實機械，比一般平碾提高功效1～2倍，可節省動力30%0這種方法對于振實填料為爆

　　破石渣、碎石類土、雜填土和粉土等非黏性土效果較好。
