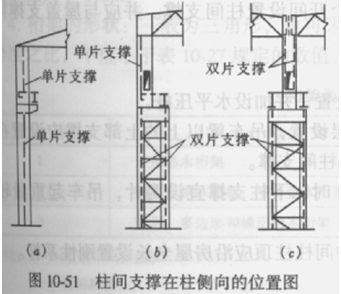

5．階形柱上段柱的柱間支撐在柱側向的位置(圖10-51)，當上段柱的截面高度≤1000mm時，一般設單片支撐，并沿柱中心線與柱連接；當有托架時，支撐位置應與托架位置相協調；如上段柱設有通行人孔且只設單片支撐時，應考慮讓開通道將支撐移向一側。

    當上段柱的截面高度>1000mm時，或在上段柱設有人孔，而剛度要求較高時，一般宜設置雙片支撐，并沿柱子的兩翼緣內側與柱連接(注意不應影響柱內側與吊車橋架之間的凈空)。

    雙階柱之中段柱一般設置雙片柱間支撐。當設有通行人孔時，雙片支撐間的連系桿布置，應以不妨礙通行為原則。

    6．當有抗震設防要求時，廠房柱間支撐的設置和構造，應符合下列要求：

 (1)廠房柱間支撐的布置，應符合下列規定：

    1)一般情況下，應在廠房單元中部設置上、下柱間支撐，且下柱支撐應與上柱支撐    配套設置；

    2)有吊車或8度和9度時，宜在廠房單元兩端增設上柱支撐；

    3)廠房單元較長或8度Ⅲ、Ⅳ類場地和9度時，可在廠房單元中部1／3區段內設置兩道柱間支撐。

    (2)柱間支撐應采用型鋼，支撐形式宜采用交叉式，其斜桿與水平面的交角不宜大于55°。

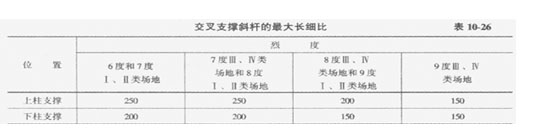

    (3)支撐桿件的長細比，不宜超過表10-26的規定。

(4)下柱支撐的下節點位置和構造措施，應保證將地震作用直接傳給基礎；當6度和 7度不能直接傳給基礎時，應計及支撐對柱和基礎的不利影響。

    (5)交叉支撐在交叉點應設置節點板，其厚度不應小于10mm，斜桿與交叉節點板應    焊接，與端節點板宜焊接。

    7．8度時跨度不小于18m的多跨廠房中柱和9度時多跨廠房各柱，柱頂宜設置通長水平壓桿，此壓桿可與梯形屋架支座處通長水平系桿合并設置，鋼筋混凝土系桿端頭與屋架間的空隙應采用混凝土填實。
