    (三)裸導體布線

　　1、裸導體布線應用于工業企業廠房，不得用于低壓配電室。

　　2、無遮護的裸導體至地面的距離，不應小于3.5m;采用防護等級不低于IP2X的網孔遮欄時，不應小于2.5m。

　　3、裸導體與需經常維護的管道同側敷設時，裸導體應敷設在管道的上面。裸導體與需經常維護的管道(不包括可燃氣體及易燃、可燃液體管道)以及與生產設備最凸出部位的凈距不應小于1.8m。當其凈距小于或等于1.8m時，應加遮護。

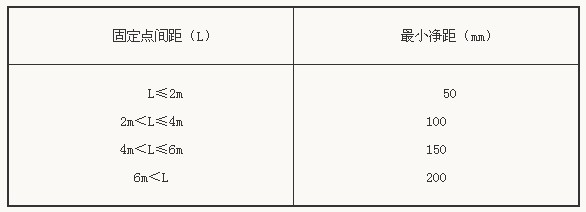

　　4、裸導體的線間及裸導體至建筑物表面的最小凈距應符合下表的規定。硬導體固定點的間距，應符合在通過最大短路電流時的動穩定要求。

　　5、起重行車上方的裸導體至起重行車平臺鋪板的凈距不應小于2.3m，當其凈距小于或等于2.3m時，起重行車上方或裸導體下方應裝設遮護。除滑觸線本身的輔助導線外，裸導體不宜與起重行車滑觸線敷設在同一支架上。

　　(四)封閉式母線布線

　　1、封閉式母線宜用于干燥和無腐蝕氣體的屋內場所。

　　2、封閉式母線至地面的距離不宜小于2.2m;母線終端無引出線和引入線時，端頭應封閉。當封閉式母線安裝在配電室、電機室、電氣豎井等電氣專用房間時，其至地面的最小距離可不受此限制。

　　(五)電纜布線

　　(1)電纜在室內敷設

　　1、無鎧裝的電纜在屋內明敷，當水平敷設時，其至地面的距離不應小于2.5m;當垂直敷設時，其至地面的距離不應小于1.8m。當不能滿足上述要求時應有防止電纜機械損傷的措施;當明敷在配電室、電機室、設備層等專用房間內時，不受此限制。

　　2、相同電壓的電纜并列明敷時，電纜的凈距不應小于35mm，且不應小于電纜外徑;當在橋架、托盤和線槽內敷設時，不受此限制。1KV及以下電力電纜及控制電纜與1KV以上電力電纜宜分開敷設。當并列明敷時，其凈距不應小于150mm。

　　3、架空明敷的電纜與熱力管道的凈距不應小于1m;當其凈距小于或等于1m時應采取隔熱措施。電纜與非熱力管道的凈距不應小于0.5m，當其凈距小于或等于0.5m時應在與管道接近的電纜段上，以及由該段兩端向外延伸不小于0.5m以內的電纜段上，采取防止電纜受機械損傷的措施。

　　4、鋼索上電纜布線吊裝時，電力電纜固定點間的間距不應大于0.75m;控制電纜固定點間的間距不應大于0.6m。

　　5、電纜在屋內埋地穿管敷設時，或電纜通過墻、樓板穿管時，穿管的內徑不應小于電纜外徑的1.5倍。

　　6、橋架距離地面的高度，不宜低于2.5m。

　　7、電纜在橋架內敷設時，電纜總截面面積與橋架橫斷面面積之比，電力電纜不應大于40%，控制電纜不應大于50%。

　　(2)電纜在電纜溝或隧道內敷設

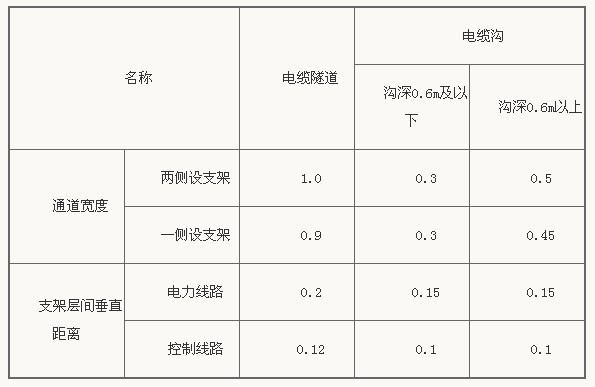

　　1、電纜在電纜溝和隧道內敷設時，其支架層間垂直距離和通道寬度的最小凈距應符合下表的規定。

　　2、電纜溝和電纜隧道應采取防水措施;其底部排水溝的坡度不應小于0.5%，并應設集水坑;積水可經集水坑用泵排出，當有條件時，積水可直接排入下水道。

　　3、在多層支架上敷設電纜時，電力電纜應放在控制電纜的上層;在同一支架上的電纜可并列敷設。當兩側均有支架時，1KV及以下的電力電纜和控制電纜宜與1KV以上的電力電纜分別敷設于不同側支架上。

　　4、電纜支架的長度，在電纜溝內不宜大于350mm;在隧道內不宜大于500mm。

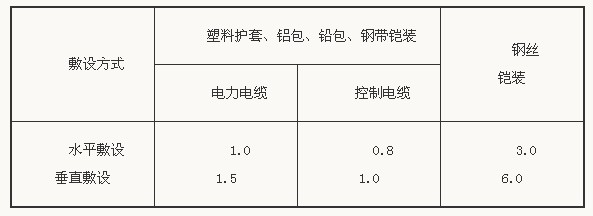

　　5、電纜在電纜溝或隧道內敷設時，支架間或固定點間的最大間距應符合下表的規定。6、電纜溝在進入建筑物處應設防火墻。電纜隧道進入建筑物處，以及在進入變電所處，應設帶門的防火墻。防火門應裝鎖。電纜的穿墻處保護管兩端應采用難燃材料封堵。電纜溝或電纜隧道，不應設在可能流入熔化金屬液體或損害電纜外護層和護套的地段。

　　7、電纜溝一般采用鋼筋混凝土蓋板，蓋板的重量不宜超過50Kg。

　　8、電纜隧道內的凈高不應低于1.9m。局部或與管道交叉處凈高不宜小于1.4m。隧道內應采取通風措施，有條件時宜采用自然通風。

　　9、當電纜隧道長度大于7m時，電纜隧道兩端應設出口，兩個出口間的距離超過75m時，尚應增加出口。人孔井可作為出口，人孔井直徑不應小于0.7m。

　　10、電纜隧道內應設照明，其電壓不應超過36V;當照明電壓超過36V時，應采取安全措施。

　　11、與隧道無關的管線不得穿過電纜隧道。電纜隧道和其它地下管線交叉時，應避免隧道局部下降。
